Portée: | -50 à 100 °C, -50 à 260 °C | Produits: | La fréquence d'écoulement de l'appareil doit être supérieure ou égale à: |
---|---|---|---|
Énergie électrique: | Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale | Précision: | 0.25%FS, 0.5%FS |
Nom: | Émetteur d'indicateur de température | ||
Mettre en évidence: | 0Émetteur d'indicateur de température.25% FS,0Émetteur d'indicateur de température de 0,5% FS |
Signal de sortie du transmetteur à température divisée CWDZ21Y 4 à 20mA,RS485,PT100,0 à 10VDC,0 à 5VDC, 1 à 5VDC Industrie générale

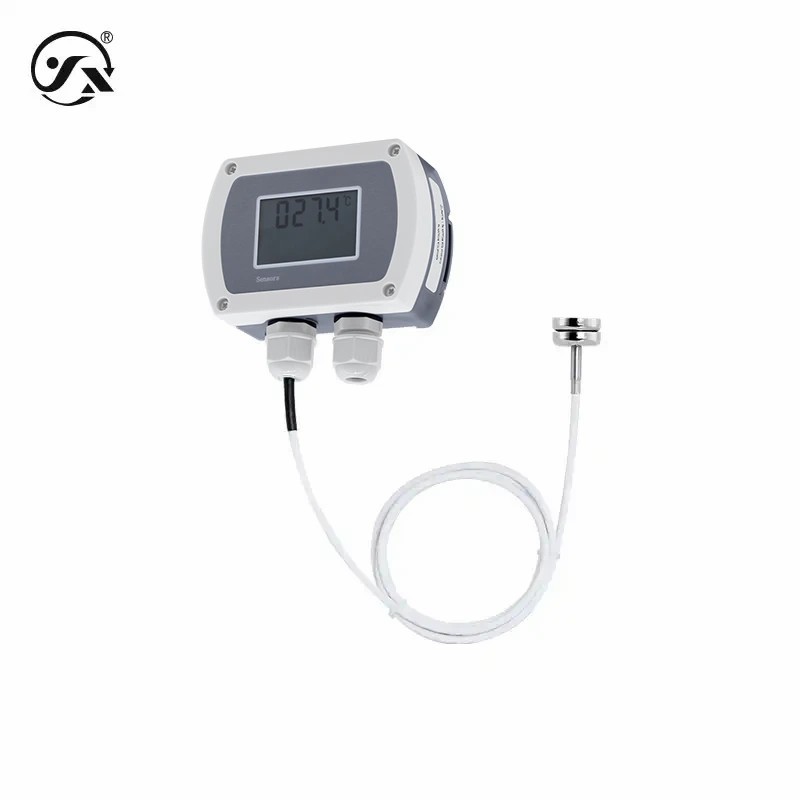

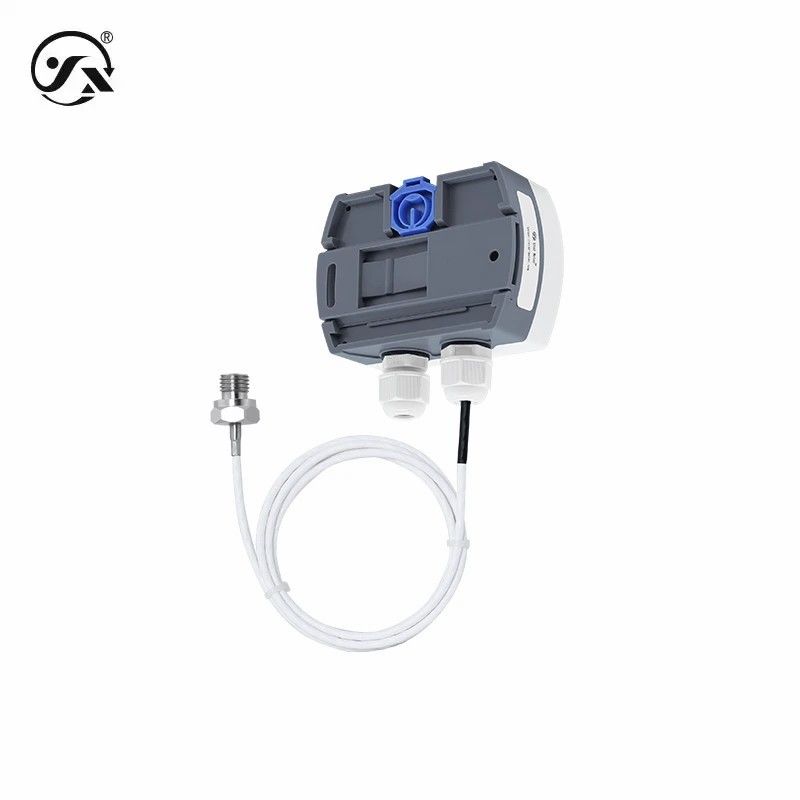

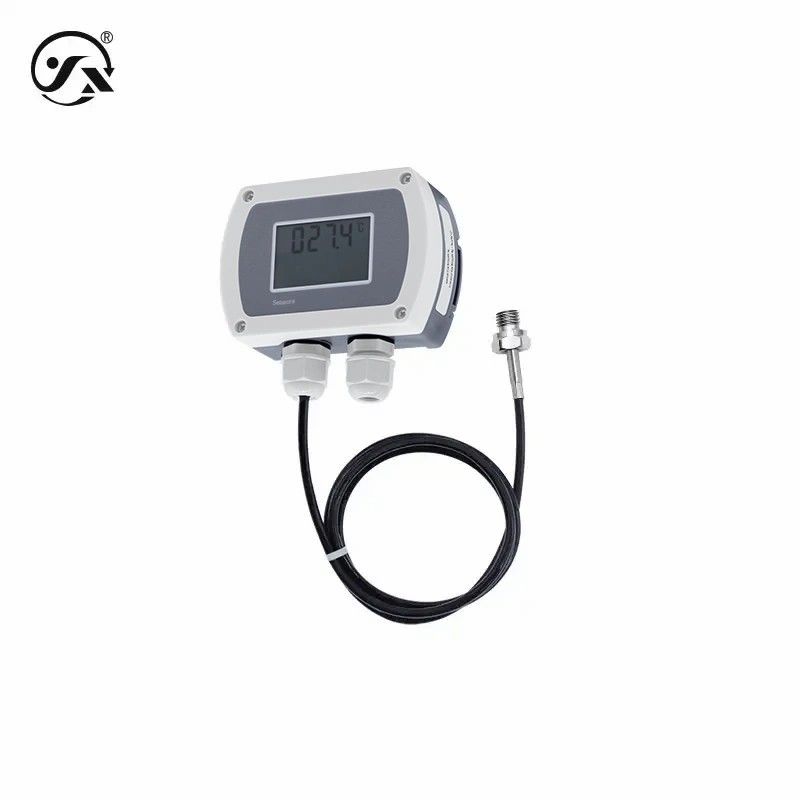

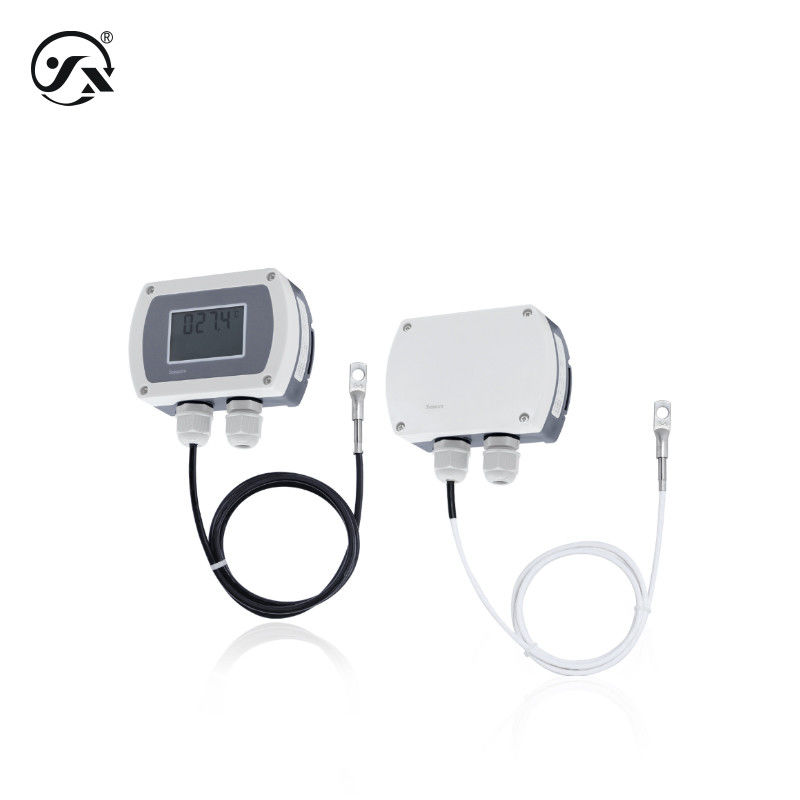

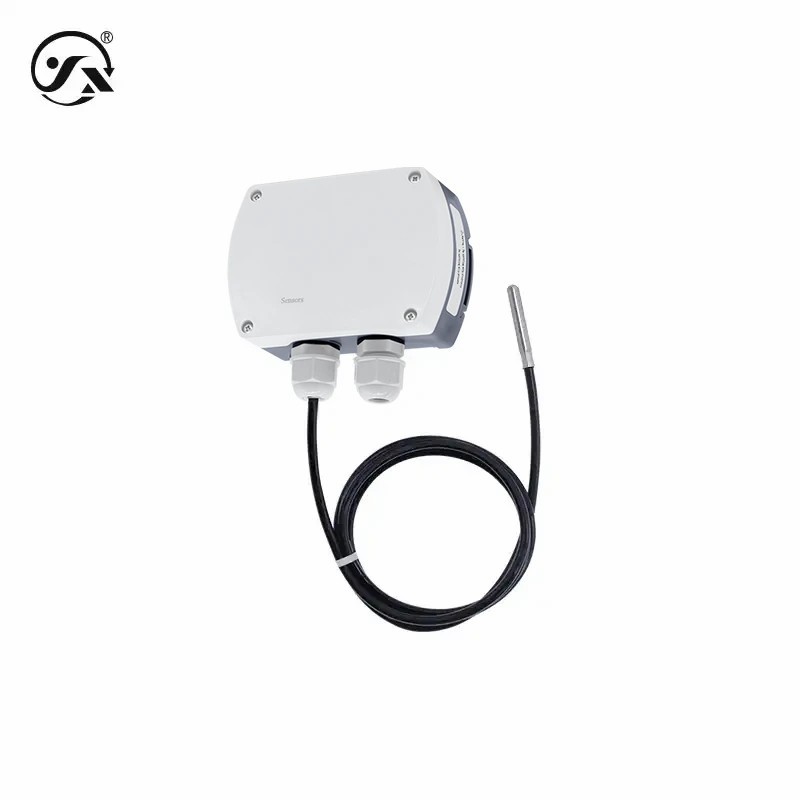

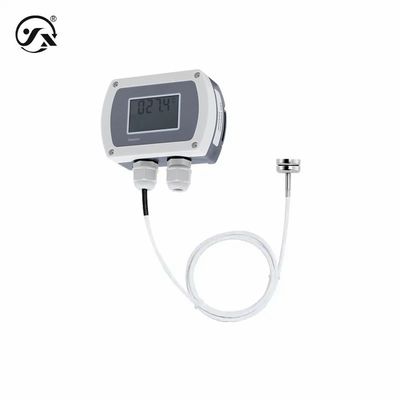

L'émetteur de température divisé CWDZ21Y est soigneusement conçu et d'excellente qualité, adapté à la mesure de la température de surface de l'équipement, de la température du liquide et de la température du gaz,avec et sans affichage deux options.
Paramètres de base | |
Médium de mesure | Solides, liquides ou gazeux (compatibles avec le matériau de contact) |
Plage de mesure | -50°C à 100°C, -50° à 260°C |
Signal de sortie | La fréquence d'écoulement de l'électricité est de 4 à 20 mA, RS485, PT100,0 à 10 VDC,0 à 5 VDC, 1 à 5 VDC. |
Cellule de mesure | 1*Pt100 ((grade 1/3B) |
Temps de réponse | 18 s (selon la norme IEC60751, vitesse du vent 0,4 m/s, pas à pas à 10 °C) |
Performances stables | ± 0,1% FS/an |
À l'heure | 400 ms |
Niveau de protection | Résistant à l'usure |
Poids global | Avec affichage ≈ 150g, sans affichage ≈ 130g |
Classe de précision | 00,25% FS, 0,5% FS |
Puissance de sortie | |
Signal de sortie | La fréquence d'écoulement de l'électricité est de 4 à 20 mA, RS485, PT100,0 à 10 VDC,0 à 5 VDC, 1 à 5 VDC. |
Portée de l'alimentation | Le système d'aération doit être équipé d'un système d'aération. |
Puissance maximale | |
4 à 20 mA | ≤ 0,02 Unités (W) |
Résistance à la compression | ≤ 0,015 Unités (W) |
Le système d'aiguillage doit être équipé d'un système de freinage. | ≤ 0,015 Unités (W) |
Le débit d'électricité doit être supérieur ou égal à: | ≤ 0,015 Unités (W) |
1 ′5VDC | ≤ 0,015 Unités (W) |
Caractéristiques de la charge | |
Type de tension | ≥ 10 kΩ |
Type actuel | Le débit de l'appareil doit être supérieur ou égal à: |
Conditions environnementales | |
Température ambiante | -40°C à 85°C |
Humidité ambiante | 0% à 95% de RH ((pas de condensation, pas de condensation) |
Protection électrique | |
Protection contre le court-circuit | perpétuelle |
Protection contre la polarité | Aucun dommage, mais pas de fonctionnement. |
Résistance à l'isolation | Pour les appareils de commande électrique |
Résistance diélectrique | 500 VAC |
Limites de sortie | |
4 à 20 mA | Débit minimum 4 mA et maximum 20 mA |
Résistance à la compression | Débit minimum 0, débit maximum 1500 |
Le système d'aiguillage doit être équipé d'un système de freinage. | Le débit de sortie est de 0,001 VDC minimum et de 10 VDC maximum. |
Le débit d'électricité doit être supérieur ou égal à: | Le débit de sortie minimum 0,001VDC, le débit maximal 5VDC |
1 ′5VDC | Le débit de sortie minimum 0,001VDC, le débit maximal 5VDC |
Matériau global | |
le boîtier | Plastiques d'ingénierie ABS |
Tête de verrouillage du câble | Nylon (diamètre de fil de verrouillage de 4 à 6 mm) |
affichage | Affichage LCD, pas de rétroéclairage |
Matériau de la sonde | Acier inoxydable 304 |
Les joints | caoutchouc à base de nitrile |
Les câbles | Cable de compensation blindé en PTFE (φ3 mm) résistance à la température -200 à 260 °C; câble de compensation blindé en polyuréthane (φ5 mm) résistance à la température -50 à 100 °C |
Stabilité mécanique | |
Performance sismique | 10 g ((20... 2000 Hz) conformément à la norme IEC60068-2-6. |
Résistance aux chocs | 500 g/ms est conforme à la norme IEC60068-2-27 |
