| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Star merter |
| Numéro de modèle: | Le numéro de série CYW18 |
| Quantité de commande min: | 1pc |
| Prix: | negotiable |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30000 pièces/mois |
| Portée: | 0 à 1 à 10 mH2O | Produits: | La fréquence d'écoulement de l'appareil est de 4 à 20 mA, 4 à 20 mA HART, RS485, 0 à 10 VDC, 0 à 5 V |
|---|---|---|---|
| Énergie électrique: | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérie | Précision: | 00,1% FS, 0,25% FS et 0,5% FS |
| Nom: | émetteur de niveau liquide | ||
| Mettre en évidence: | Transmetteur de niveau de liquide CYW18C,Transmetteur de niveau liquide à haute température,Collecteur de gaz Transmetteur de niveau submersible |
||

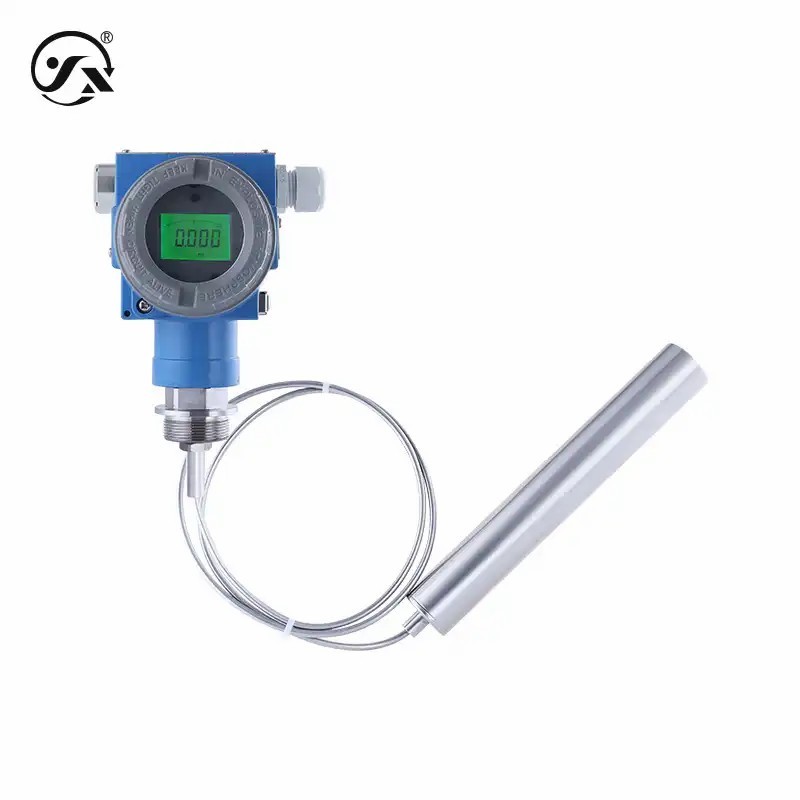

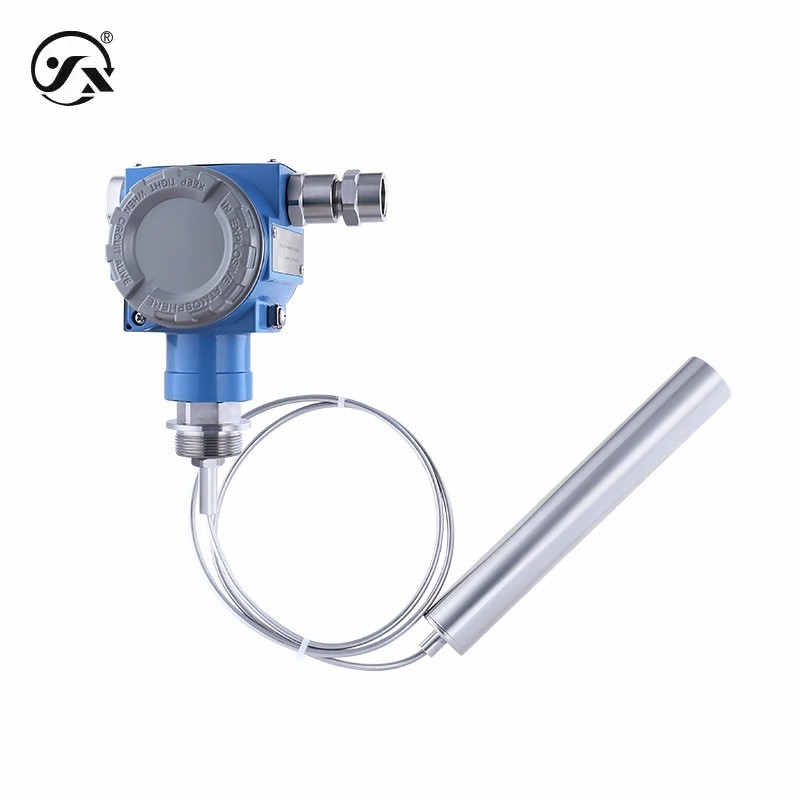

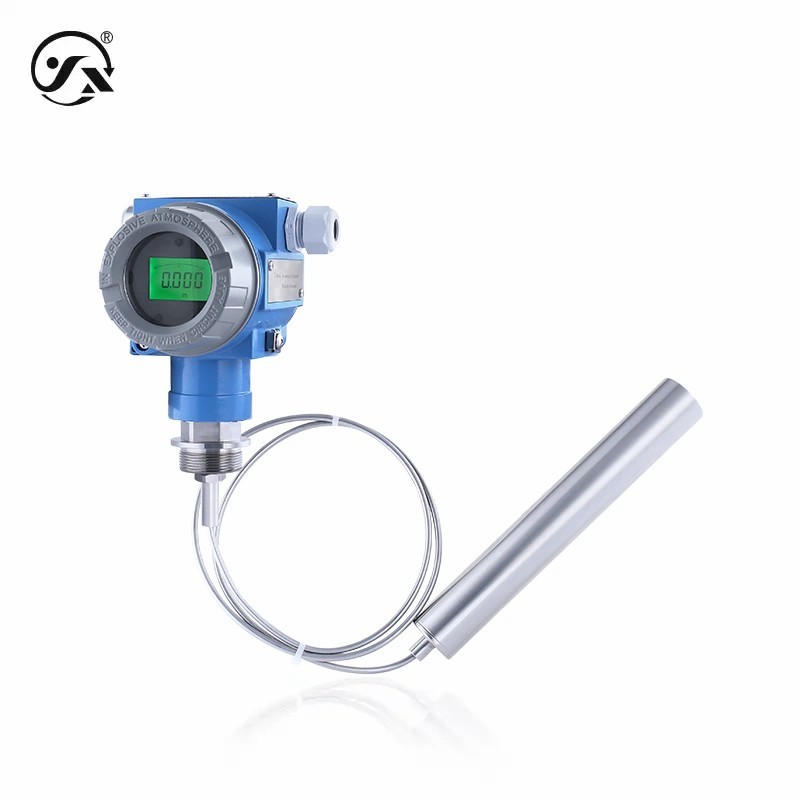

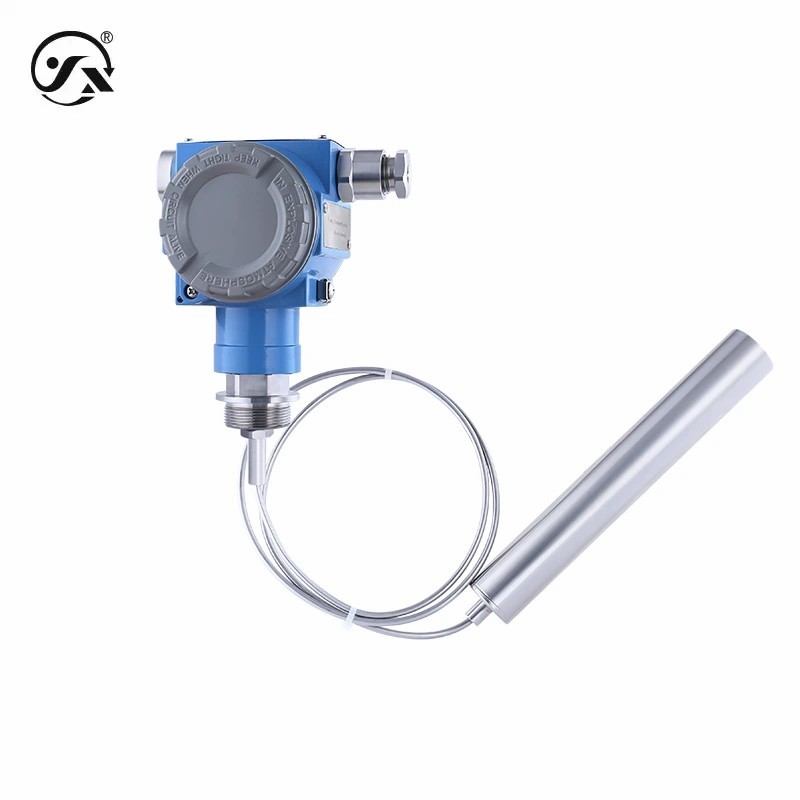

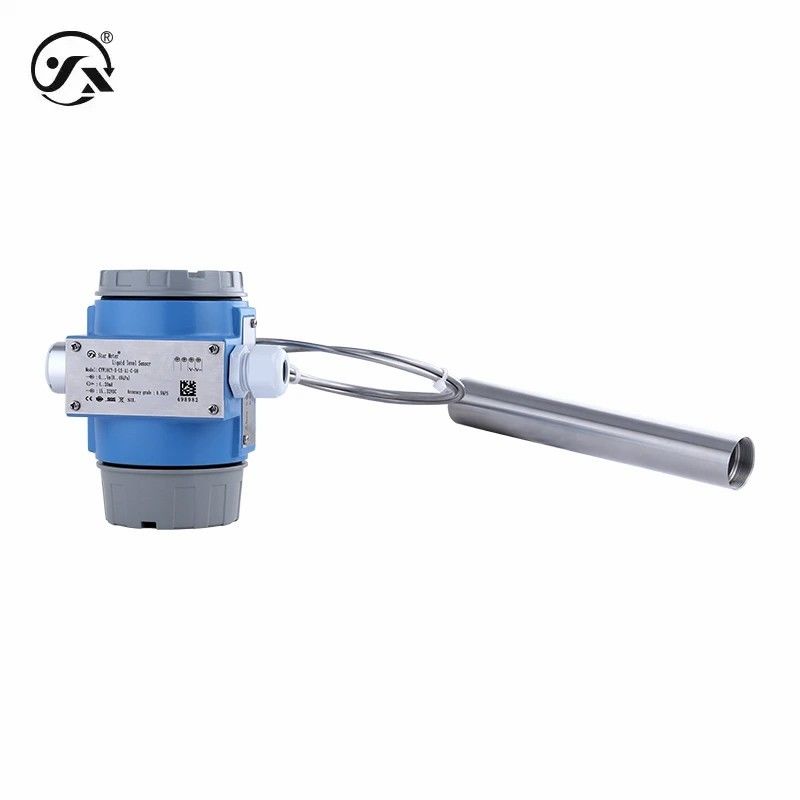

CYW18CY Transmetteur de niveau submersible de type collecteur de gaz adapté à la mesure de liquides à haute température
L'émetteur de niveau submersible de type collecteur de gaz CYW18CY est conçu pour mesurer des milieux à haute température jusqu'à 180 °C et est disponible en différents types résistants aux explosions.
| Paramètres de base | |
| Médium de mesure | L'eau (H2O) ou les liquides compatibles avec les matériaux de contact |
| Plage de niveau | 0~1~10mH2O (voir tableau de sélection de la plage pour plus de détails) |
| Température du milieu | -40°C à 180°C |
| Fréquence de réponse | Sortie de signal analogique ≤ 50 Hz, sortie de signal numérique ≤ 5 Hz |
| Performances stables | ± 0,1% FS/an |
| Capacité de surcharge | 200% de pleine échelle |
| Dérive de température | ± 0,01% FS/°C (plage de compensation de température) ± 0,05% FS/°C (plage de compensation de température extérieure) |
| Ex type | Résistant aux flammes Ex db II.C T6 Gb Résistant aux flammes Type de poussière Ex tb IIIC T80°C Db
Ex ia II.C T6 Ga (4 ~ 20 mA/4 ~ 20 mA de sortie HART seulement) |
| Niveau de protection | Boîte de jonction de la sonde IP68 IP66 Note: Le niveau de protection ci-dessus fait référence à la connexion électrique est terminée |
| Poids global | Pas d'affichage≈ 1,9 kg avec affichage≈ 2,05 kg Cable ≈ 60 g par mètre, capillaire ≈ 70 g par mètre |
| À l'heure | 20 secondes |
| résolution | Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| Puissance de sortie | |
| 4 à 20 mA | Pas d'affichage 9~32VDC, 15~32VDC avec affichage, intrinsèquement sûr 15~24VDC |
| Résistance à la compression | Oui/non affichage 9~32VDC |
| Le système d'aiguillage doit être équipé d'un système de freinage. | Oui/non affichage 15 ~ 32VDC |
| Le débit d'électricité doit être supérieur ou égal à: | Oui/non affichage 9~32VDC |
| 1 ′5VDC | Oui/non affichage 9~32VDC |
| 4 ¢ 20 mA HART | Avec ou sans affichage 13~32VDC, intrinsèquement sûr 15~24VDC |
| Classe de précision | |
| Portée ≥ 10 m | 0.25% FS standard (compensation de température -10 à 70°C), 0,1% FS facultatif (compensation de température -40 à 80°C) |
| 1m ≤ portée < 10m | 00,5% FS standard (compensation de température -10 à 70°C), 0,25% FS facultatif (compensation de température -40 à 80°C) |
| Puissance maximale | |
| 4 à 20 mA | Oui/Non Affichage ≤ 0,02Us ((W) |
| Résistance à la compression | Avec affichage ≤ 0,02Us ((W), sans affichage ≤ 0,015Us ((W) |
| Le système d'aiguillage doit être équipé d'un système de freinage. | Avec affichage ≤ 0,02Us ((W), sans affichage ≤ 0,008Us ((W) |
| Le débit d'électricité doit être supérieur ou égal à: | Avec affichage ≤ 0,02Us ((W), sans affichage ≤ 0,008Us ((W) |
| 1 ′5VDC | Avec affichage ≤ 0,02Us ((W), sans affichage ≤ 0,008Us ((W) |
| 4 ¢ 20 mA HART | Oui/Non Affichage ≤ 0,02Us ((W) |
| Caractéristiques de la charge | |
| Type de tension | ≥ 10 kΩ |
| Type actuel | Aucune charge d'affichage ≤{(US-7.5) ÷0.02}Ω avec charge d'affichage≤{(US-12)÷0.02}Ω (US=tension d'alimentation) |
| Type de courant HART | Le débit de l'appareil doit être supérieur ou égal au débit de l'appareil. |
| Conditions environnementales | |
| Température ambiante | -40°C à 85°C |
| Humidité ambiante | 0% à 95% de RH ((pas de condensation, pas de condensation) |
| Matériau global | |
| le diaphragme | Acier inoxydable 316L |
| Les collecteurs de gaz | Acier inoxydable 304 (contact avec le milieu à mesurer) |
| Les joints | caoutchouc à base de nitrile |
| Boîte de jonction | Aluminium moulé sous pression |
| Fenêtre d'affichage | ≈ 6 mm de verre résistant à l'explosion |
| capillaire | Acier inoxydable 304 (contact avec le milieu à mesurer) |
| Stabilité mécanique | |
| Performance sismique | 10 g ((20... 2000 Hz) est conforme à la norme IEC60068-2-6 |
| Résistance aux chocs | 500 g/ms est conforme à la norme IEC60068-2-27 |
| Protection électrique | |
| Protection contre le court-circuit | perpétuelle |
| Protection contre la polarité | Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation | Pour les appareils de commande électrique |
| Résistance diélectrique | 500 VAC |
| Limites de sortie | |
| 4 à 20 mA | Sortie minimale 4 mA, sortie maximale 20 mA |
| Résistance à la compression | Débit minimum 0, débit maximum 2000 |
| Le système d'aiguillage doit être équipé d'un système de freinage. | Le débit de sortie est de 0,001 VDC minimum et de 10 VDC maximum. |
| Le débit d'électricité doit être supérieur ou égal à: | Le débit de sortie minimum 0,001VDC, le débit maximal 5VDC |
| 1 ′5VDC | Le débit de sortie minimum 0,001VDC, le débit maximal 5VDC |
| 4 à 20 mA HART | Puissance de sortie minimale 3,8 mA et puissance maximale 22 mA |
