| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Star merter |
| Numéro de modèle: | Le nombre de personnes concernées |
| Quantité de commande min: | 1pc |
| Prix: | negotiable |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30000 pièces/mois |
| Portée: | 0 à 20 à 200 kPa | Produits: | 4 à 20 mA, RS485 |
|---|---|---|---|
| Énergie électrique: | 9~28Vdc | Précision: | 0.5%FS |
| Nom: | émetteur de niveau liquide | ||
| Mettre en évidence: | Transmetteur de niveau submersible résistant à la corrosion,Émetteur de niveau submersible 4-20ma,Transmetteur de pression submersible de 4 à 20 ma |
||

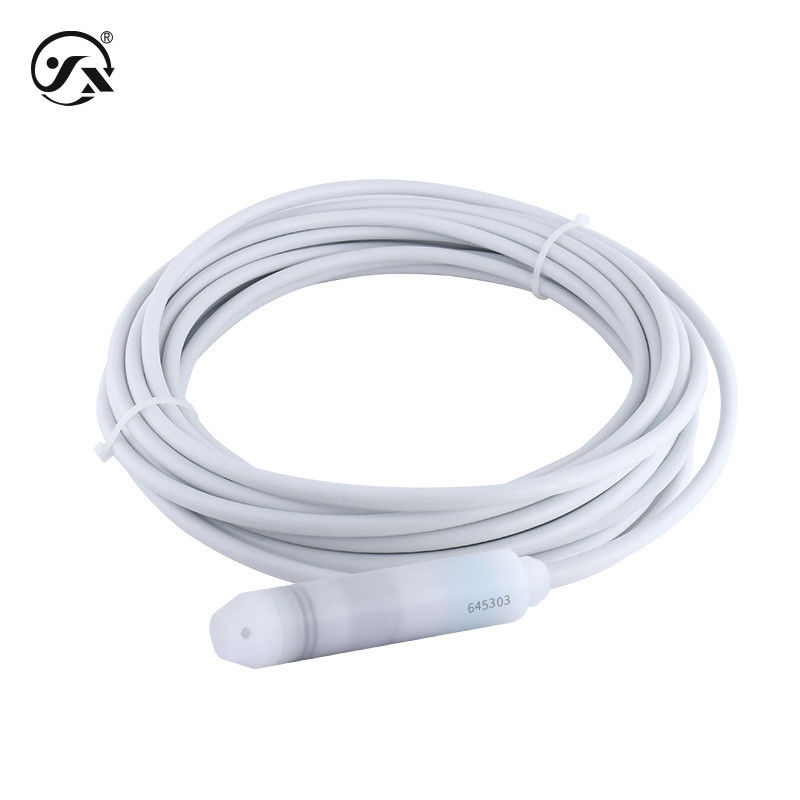

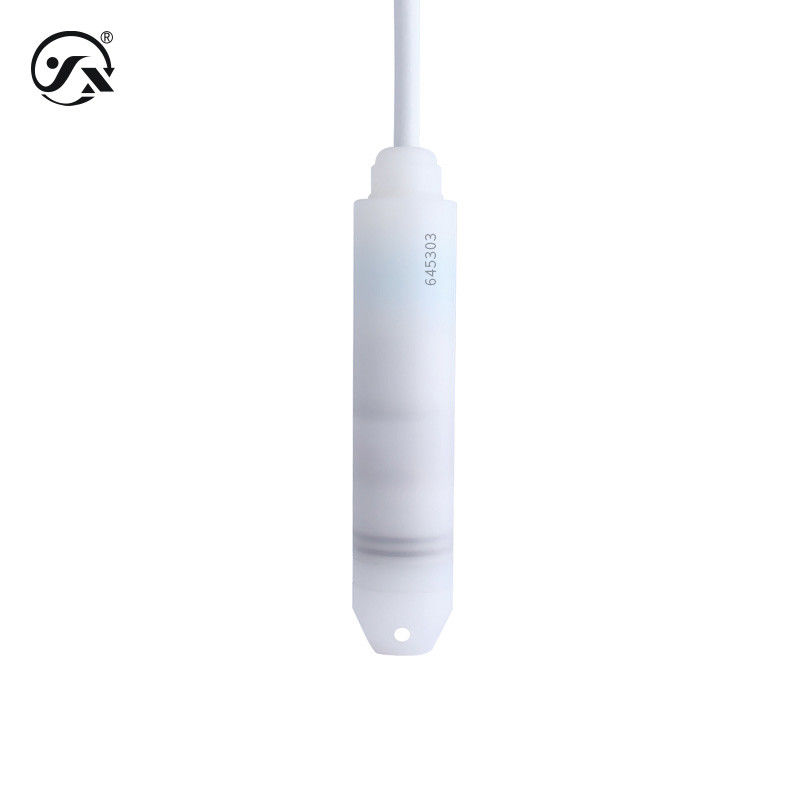

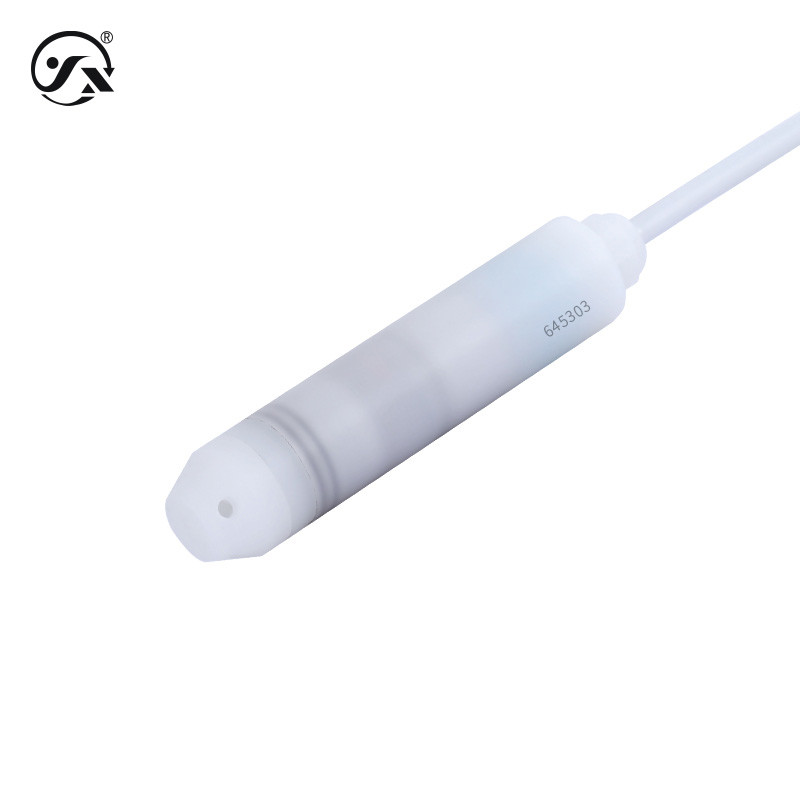

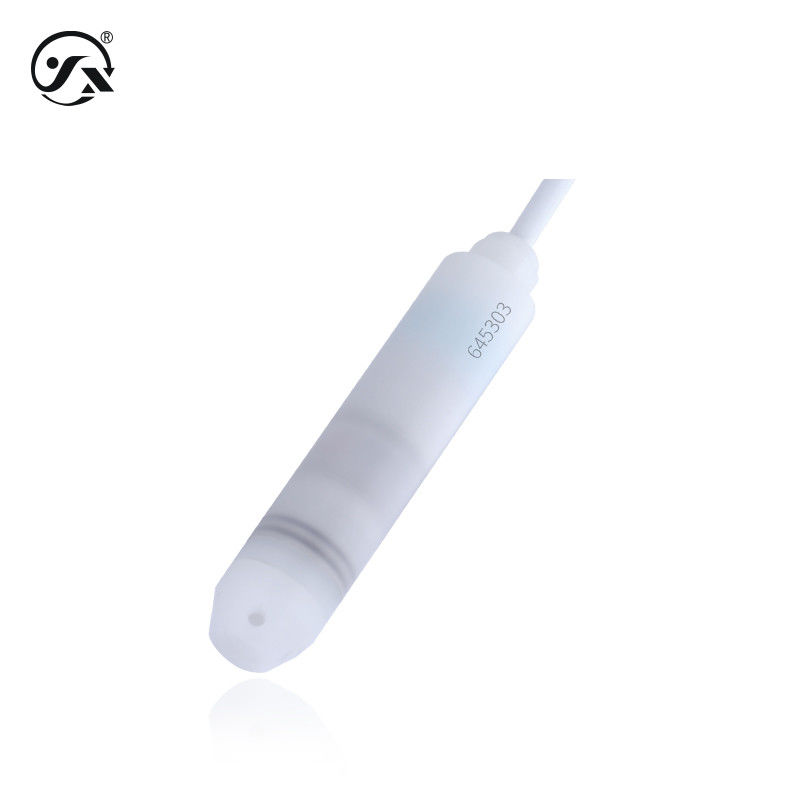

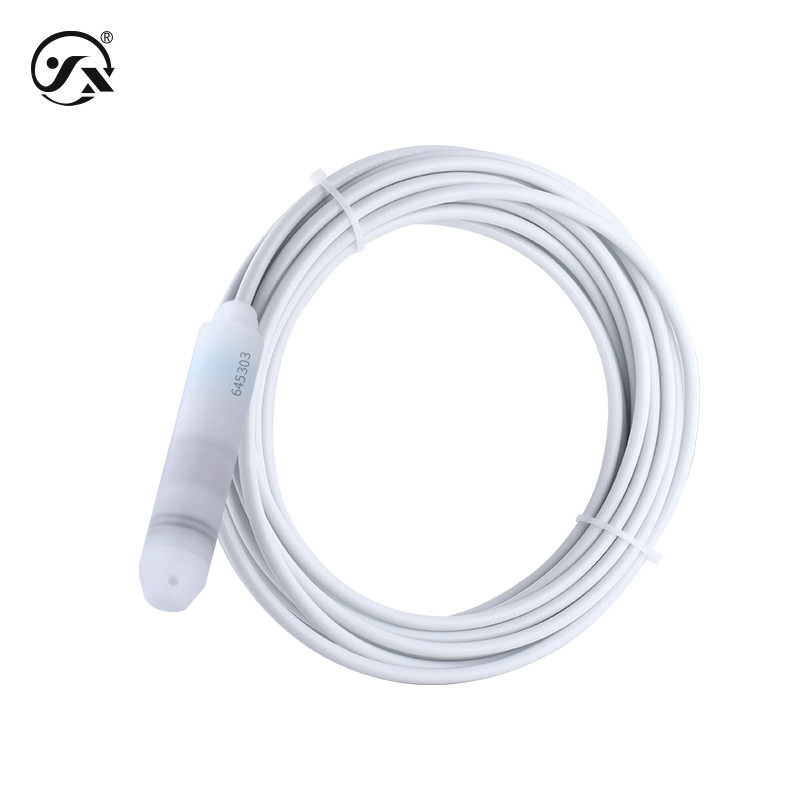

CYW71Y Transmetteur de niveau submersible anti-corrosion Plateforme 0~20~200kPa Sortie 4~20mA, RS485 Précision 0,5%FS
L'émetteur de niveau submersible résistant à la corrosion CYW71Y est équipé d'un noyau en céramique et d'un boîtier PVDF pour mesurer les liquides corrosifs.
| Paramètres de base | |
| Médium de mesure | Liquides compatibles avec les matériaux de contact |
| Signal de sortie | 4 à 20 mA, RS485 |
| Voltage d'alimentation | 9 ̊28VDC |
| Température du milieu | -40°C à 60°C |
| Fréquence de réponse | Sortie de signal analogique ≤ 50 Hz, sortie de signal numérique ≤ 5 Hz |
| Capacité de surcharge | 150% de pleine échelle |
| Classe de précision | 00,5% FS (conditions de référence: température de 15 à 25 °C, pression atmosphérique de 86 à 106 kPa, humidité 45 à 75% RH) |
| Performances stables | ± 0,2% FS/an |
| Dérive de température | ± 0,02% FS/°C |
| Niveau de protection | Pour la protection contre la corrosion |
| Poids global | Probe≈ 216 g de câble≈ 67 g par mètre |
| résolution | Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| À l'heure | 20 secondes |
| Note 1: La densité du milieu mesuré doit être indiquée en mètres, le principe est le suivant. la pression du capteur face à la surface du liquide est: Ρ=ρgh + Po formule: P: la pression du capteur face à la surface du liquide (pour plus de clarté,ci-après dénommés collectivement "pression" ρ: Densité du liquide mesurée (par défaut 1 g/cm3 lors du débogage) g: Accélération due à la gravité (par défaut 9,8 m/s2 pendant le débogage)
Po: pression atmosphérique h sur la surface du liquide: profondeur à laquelle le capteur est inséré dans le liquide Lorsque le capteur est inséré dans une certaine profondeur |
|
| Puissance maximale | |
| 4 à 20 mA | ≤ 0,02 Unités (W) |
| Résistance à la compression | ≤ 0,015 Unités (W) |
| Caractéristiques de la charge | |
| Type actuel | Le débit de la tension d'alimentation doit être supérieur ou égal à: |
| Conditions environnementales | |
| Température ambiante | -40°C à 85°C |
| Humidité ambiante | 0% à 95% de RH ((pas de condensation, pas de condensation) |
| Matériau global | |
| le diaphragme | Ceramique (contact avec le milieu à mesurer) |
| le boîtier | Fluorure de polyvinylidène PVDF (contact avec le milieu à mesurer) |
| Les joints | Viton (en contact avec le milieu à mesurer) |
| Les câbles | Chaîne de conduction de gaz tétrafluoroφ7.2 (contact avec le milieu mesuré) |
| Stabilité mécanique | |
| Performance sismique | 10 g ((20... 2000 Hz) est conforme à la norme IEC60068-2-6 |
| Résistance aux chocs | 500 g/ms est conforme à la norme IEC60068-2-27 |
| Protection électrique | |
| Protection contre le court-circuit | perpétuelle |
| Protection contre la polarité | Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation | Pour les appareils de commande électrique |
| Résistance diélectrique | 500 VAC |
| Limites de sortie | |
| 4 à 20 mA | Débit minimum 4 mA et maximum 20 mA |
| Résistance à la compression | Débit minimum 0, débit maximum 2000 |
