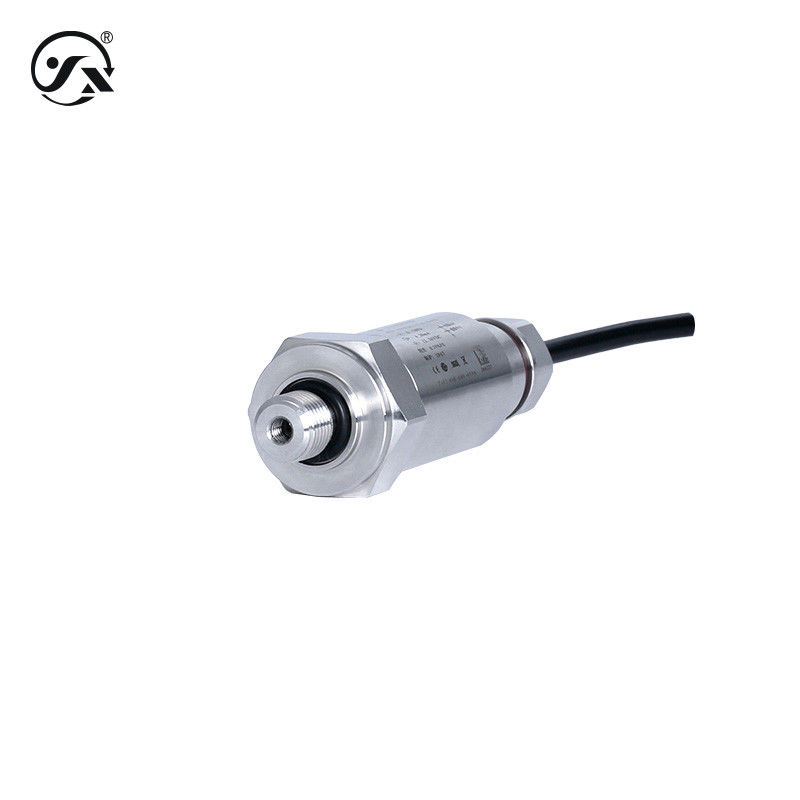

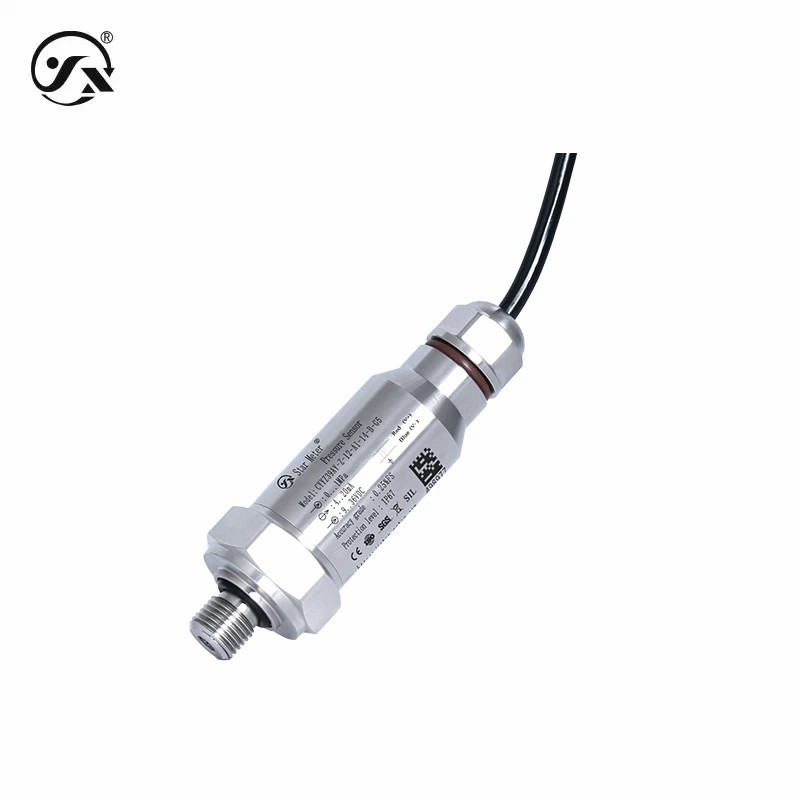

| Paramètres de base |
|
| Médium de mesure |
Liquide ou gaz (compatible avec le matériau de contact) |
| Plage de mesure |
-100 kPa~0~60 MPa (voir tableau de sélection de la plage pour plus de détails) Plage de plage < 10 kPa (gaz non conducteur, non corrosif, non explosif et humidité ≤ 90% RH, pas de condensation) |
| Type de pression |
Pression de jauge, pression absolue, pression négative |
| Compensation de la température |
Standard (compensation de température -10 à 70 °C) 0,25% FS, 0,5% FS
Optionnel (compensation de température -40-80°C) 0,1% FS, 0,25% FS (Note)
Remarque: la plage d'intervention est ≤ 10 kPa et la plage de compensation de température est de -10 à 70 °C |
| Classe de précision |
00,1% FS,00,25% FS,00,5% FS |
| Fréquence de réponse |
5 Hz, 30 Hz et 100 Hz |
| Performances stables |
± 0,1% FS/an |
| Dérive de température |
± 0,01% FS/°C (plage de compensation de température) ± 0,05% FS/°C (plage de compensation de température extérieure) |
| Poids global |

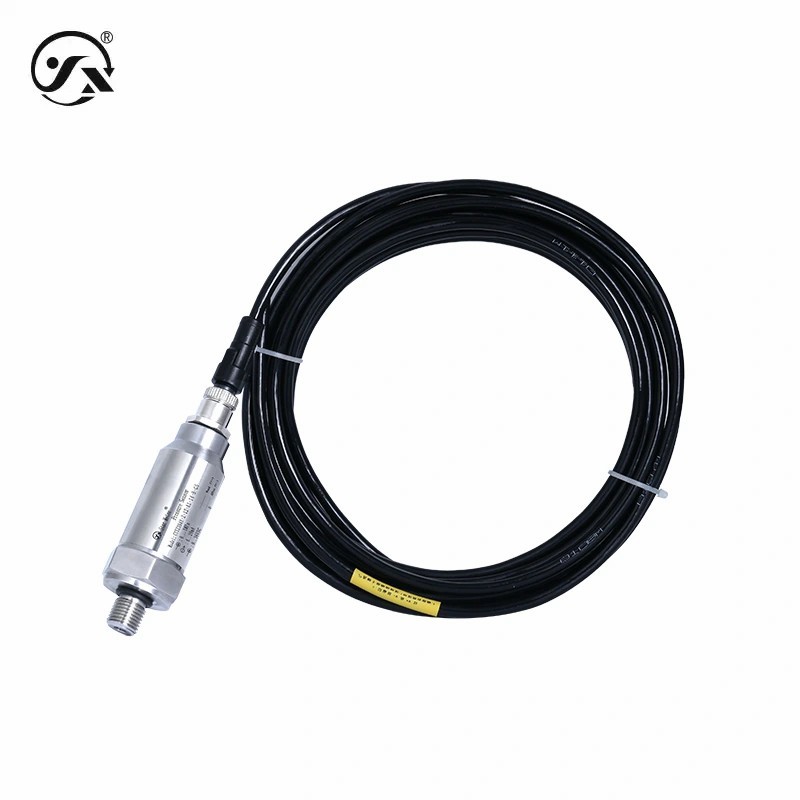

≈ 450 g (y compris le câble de 5 m) |
| Niveau de protection |
Note IP67: Le niveau de protection ci-dessus se réfère à la connexion électrique obtenue après son achèvement et dépend également de la fiche de connexion électrique. |
| Puissance de sortie |
|
| Signal de sortie |
Pour les appareils à induction électromagnétique, la fréquence d'écoulement doit être supérieure ou égale à:0Pour les conducteurs à courant alternatif: |
| Portée de l'alimentation |
Le système d'aiguillage doit être équipé d'un système de freinage. |
| Plage de puissance |
|
| Type actuel |
≤ 0,02 Unités (W) |
| Type de tension |
≤ 0,008 Unités (W), ≤ 0,001 Unités (W) |
| Numérique |
≤ 0,015 Unités (W) |
| Caractéristiques de la charge |
|
| Type de tension |
≥ 10 kΩ |
| Type actuel |
Le courant de charge ≤ {(Us-7.5)÷0.02 ((Us=tension d'alimentation) }Ω |
| Conditions environnementales |
|
| Température du milieu |
-40°C à 85°C |
| Température ambiante |
-40°C à 85°C |
| Humidité ambiante |
0% à 95% de RH ((pas de condensation, pas de condensation) |
| Capacité de surcharge |
|
| Pression de surcharge |
Pour les appareils à haute tension, la fréquence d'écoulement doit être supérieure ou égale à 300 kPa.1.2MPa, 2MPa, 3MPa et 5MPa |
| Pression de rupture |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.1.25MPa, 2MPa, 3MPa, 5MPa et 9MPa12.5 MPa |
| Matériau global |
|
| le diaphragme |
316L en acier inoxydable (contact avec le milieu à mesurer) |
| Connexion de processus |
Acier inoxydable 304 (contact avec le milieu à mesurer) |
| le boîtier |
Acier inoxydable 304 |
| Les joints |
Fluoroélastomère de caoutchouc nitrile (en contact) (graphique de pression et de soufflage visible (contact avec le milieu à mesurer) |

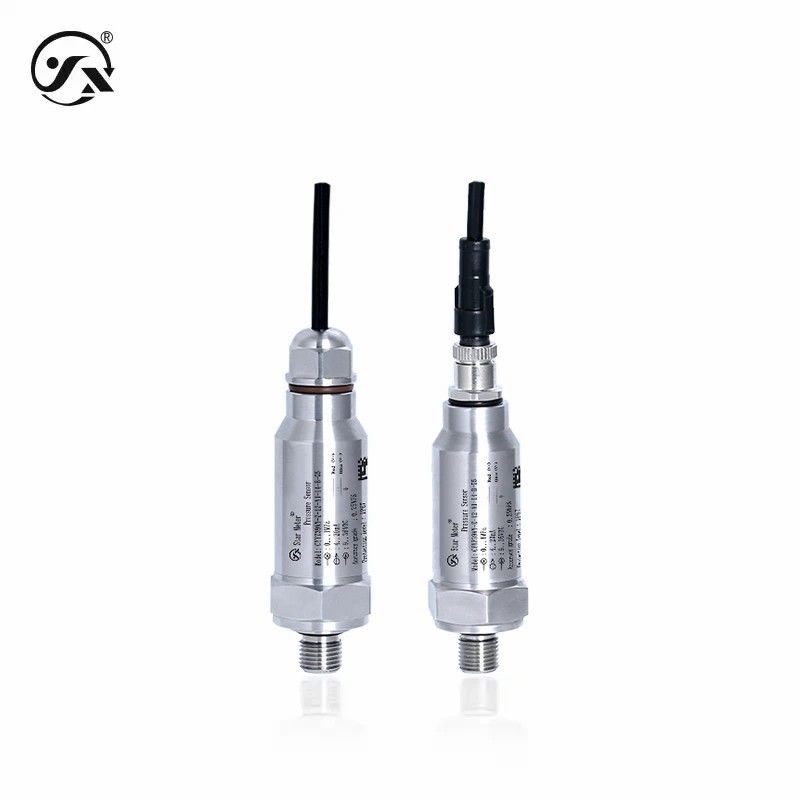

| Les câbles |
Pôle de mesure du plomb direct ≤ 1,6 MPa φ7,2 mm câble blindé à l'air en polyuréthane (protection UV) Pôle de mesure du plomb direct, de plomb pour l'aviation > 1.6 MPa ou pression absolue (A) φ5 mm câble protégé en polyuréthane (protégé contre les UV) |
| Stabilité mécanique |
|
| Performance sismique |
10 g ((20... 2000 Hz) est conforme à la norme IEC60068-2-6 |
| Résistance aux chocs: |
500 g/ms est conforme à la norme IEC60068-2-27 |
| Protection électrique |
|
| Protection contre le court-circuit |
perpétuelle |
| Protection contre la polarité |
Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation |
Pour les appareils à courant alternatif: |
| Résistance diélectrique: |
500 VAC |
| Limites de sortie |
|
| La sortie est minime. |
4mA, 0, 0,001VDC, 0,05VDC (autres: 3,8mA) |
| Maximum de sortie |
Pour les appareils de traitement des ondes électromagnétiques utilisant des circuits électromagnétiques à haute fréquence |
