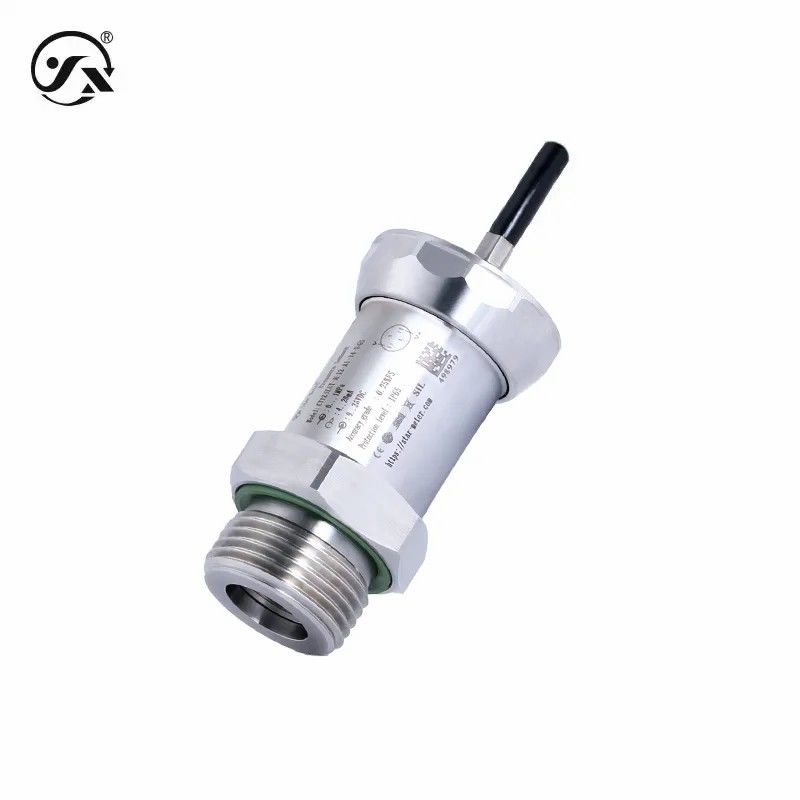

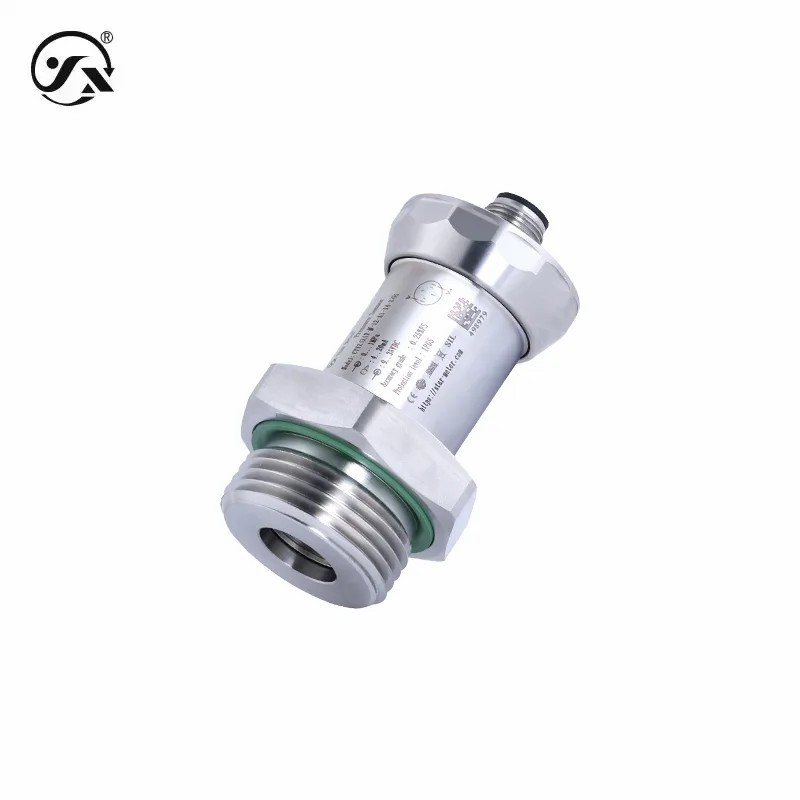

CYYZ51AY Type de film plat Portée du transmetteur de pression -100kPa06MPa Industrie du papier Pigments visqueux et colloïdaux

L'émetteur de pression CYYZ51AY a été conçu pour mesurer les milieux visqueux ou colloïdaux.et il a aussi les avantages du signal de sortie, la portée, l'interface de pression, la connexion électrique et d'autres diversifications, ce qui est pratique pour correspondre à différentes conditions de travail.

Paramètres de base
Médium de mesure	Fluides, fluides, gaz (compatibles avec les matériaux de contact)
Plage de mesure	-100kPa~0~6MPa (voir tableau de sélection de la plage pour plus de détails)
Type de pression	Pression de jauge, pression absolue, pression négative
Compensation de la température	Standard (compensation de température -10 à 70 °C) 0,25% FS, 0,5% FS Optionnel (compensation de température -40-80°C) 0,1% FS, 0,25% FS (Note) Remarque: la plage d'intervention est ≤ 10 kPa et la plage de compensation de température est de -10 à 70 °C
Classe de précision	00,1% FS,00,25% FS,00,5% FS
Fréquence de réponse	5 Hz, 30 Hz et 100 Hz
Performances stables	± 0,1% FS/an
Dérive de température	± 0,01% FS/°C (plage de compensation de température) ± 0,05% FS/°C (plage de compensation de température extérieure)
Poids global	Aucun écran≈ 190g a un écran≈ 270g
Niveau de protection	IP65 (sans affichage) IP54 (avec affichage) Remarque: le niveau de protection ci-dessus fait référence à la connexion électrique obtenue après la fin de la connexion électrique
Puissance de sortie
Signal de sortie	Pour les appareils à induction électromagnétique, la fréquence d'écoulement doit être supérieure ou égale à:0Pour les conducteurs à courant alternatif:
Portée de l'alimentation	Le système d'aiguillage doit être équipé d'un système de freinage.
Plage de puissance
Type de tension	Le taux de conversion est le plus bas possible, mais le taux de conversion est le plus bas.
Type actuel	≤ 0,02 Unités (W)
Numérique	≤ 0,02 Unités (W), ≤ 0,015 Unités (W)
Caractéristiques de la charge
Type de tension	≥ 10 kΩ
Type actuel	Aucune charge d'affichage ≤{(US-7.5) ÷0.02}Ω avec charge d'affichage≤{(US-12)÷0.02}Ω (US=tension d'alimentation)
Conditions environnementales
Température du milieu	-40°C à 85°C
Température ambiante	-40°C à 85°C
Humidité ambiante	0% à 95% de RH ((pas de condensation, pas de condensation)
Capacité de surcharge
Pression de surcharge	Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à 300 kPa.1.2MPa, 2MPa, 3MPa et 5MPa
Pression de rupture	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.1.25MPa, 2MPa, 3MPa, 5MPa et 9MPa12.5 MPa
Matériau global
le diaphragme	316L en acier inoxydable (contact avec le milieu à mesurer)
Connexion de processus	Acier inoxydable 304 (contact avec le milieu à mesurer)
le boîtier	Acier inoxydable 304
Les joints	Fluoroélastomère de caoutchouc nitrile (en contact) (graphique de pression et de soufflage visible (contact avec le milieu à mesurer)

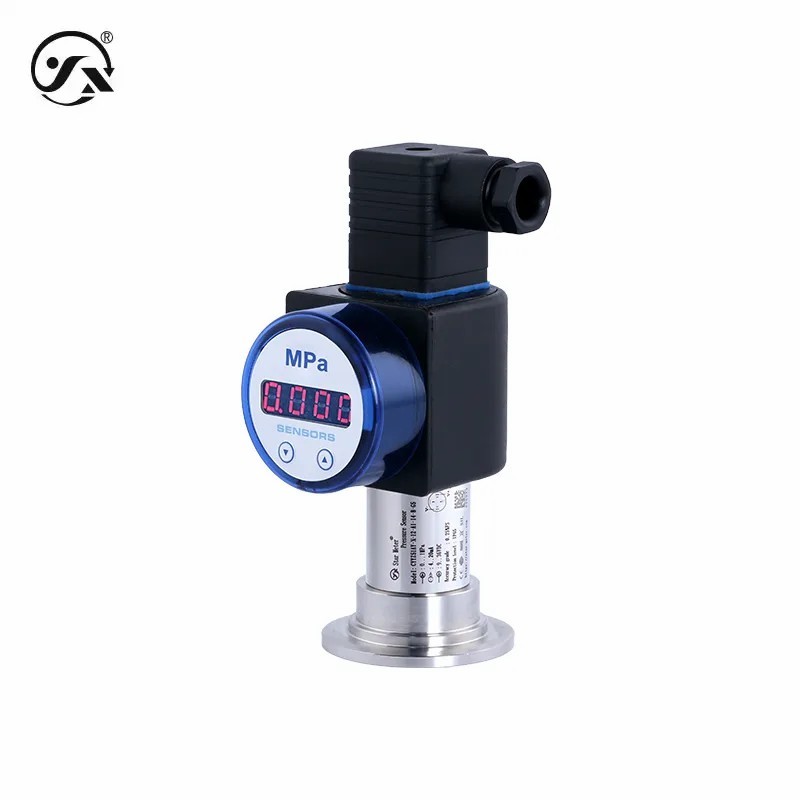

Afficher le shell	Plastiques d'ingénierie ABS (affichage LED)

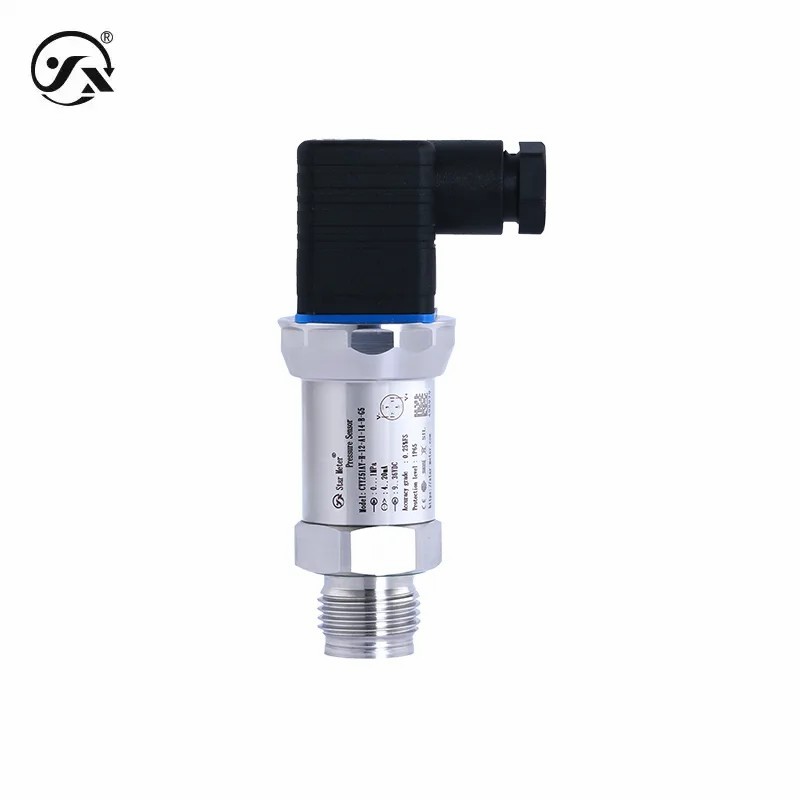

Les joints de Hirschmann	Plastiques d'ingénierie ABS
Stabilité mécanique
Performance sismique	10 g ((20... 2000 Hz) est conforme à la norme IEC60068-2-6
Résistance aux chocs:	500 g/ms est conforme à la norme IEC60068-2-27
Protection électrique
Protection contre le court-circuit	perpétuelle
Protection contre la polarité	Aucun dommage, mais pas de fonctionnement.
Résistance à l'isolation	Pour les appareils à courant alternatif:
Résistance diélectrique:	500 VAC
Limites de sortie
La sortie est minime.	4 mA,0,0.001VDC,0.05VDC
Maximum de sortie	20 mA,2000Pour les conducteurs de véhicules à moteur

Le manuel
Informations sur le produit - chinois (NC)	Le texte en PDF
Informations sur le produit - anglais (EN)	Le texte en PDF
Sélection des produits - chinois (NC)	Le texte en PDF
Sélection de produits - anglais (EN)	Le texte en PDF
Instructions d'installation en chinois (NC)	Le texte en PDF
Instructions d'installation - anglais (EN)	Le texte en PDF
Protocole - chinois (NC)	Le texte en PDF

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	Star merter
Numéro de modèle:	Le numéro de série CYZ51AY

Quantité de commande min:	1pc
Prix:	negotiable
Conditions de paiement:	T/T
Capacité d'approvisionnement:	30000 pièces/mois

Portée:	- 100 kPa ≈ 0 ≈ 6 MPa	Produits:	La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:0.5 ∙2.5 VDC
Énergie électrique:	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage	Précision:	0,1 % PE, 0,25 % PE, 0,5 % PE
Nom:	Capteur de l'émetteur de pression
Mettre en évidence:	Transmetteur de pression à film plat , CYYZ51A émetteur de pression
