Portée: | 010 kPa4 MPa | Produits: | La fréquence d'écoulement de l'appareil doit être supérieure ou égale à: |
---|---|---|---|
Énergie électrique: | La fréquence d'écoulement doit être supérieure ou égale à: | Précision: | 0.25% FS,00,5% FS |
Nom: | Capteur de l'émetteur de pression | ||
Mettre en évidence: | Transmetteur de pression hygiénique CYYZ65C,Transmetteur hygiénique de pression résistant à l'explosion,Émetteur de pression résistant à l'explosion 4 MP |

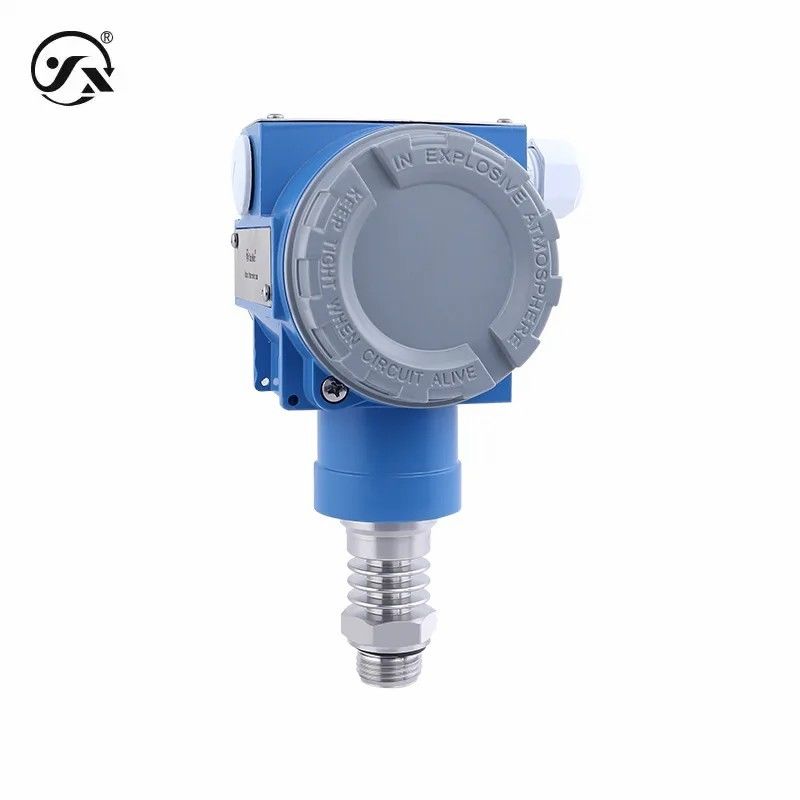

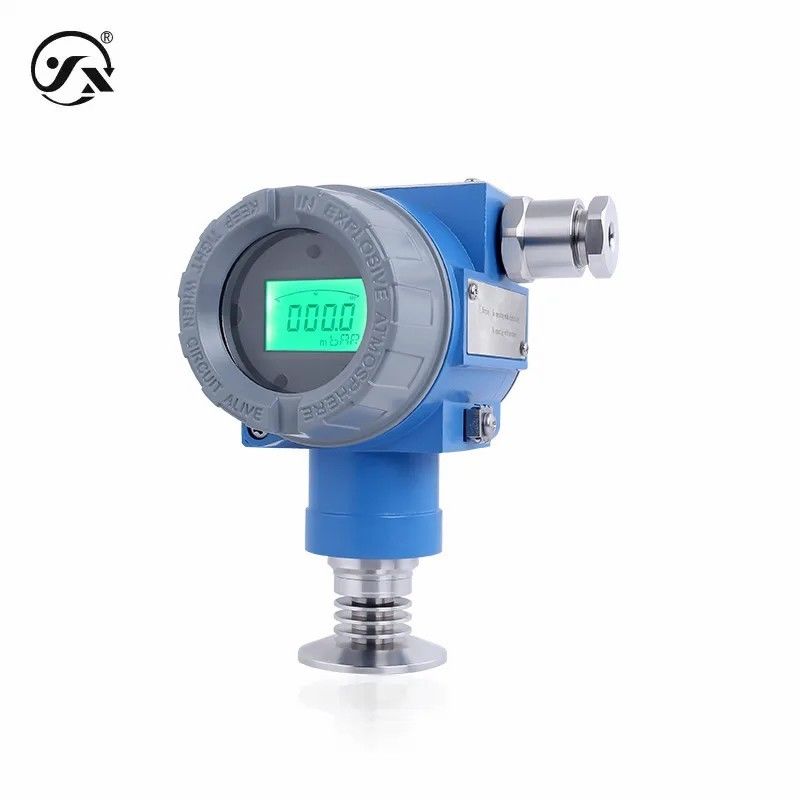

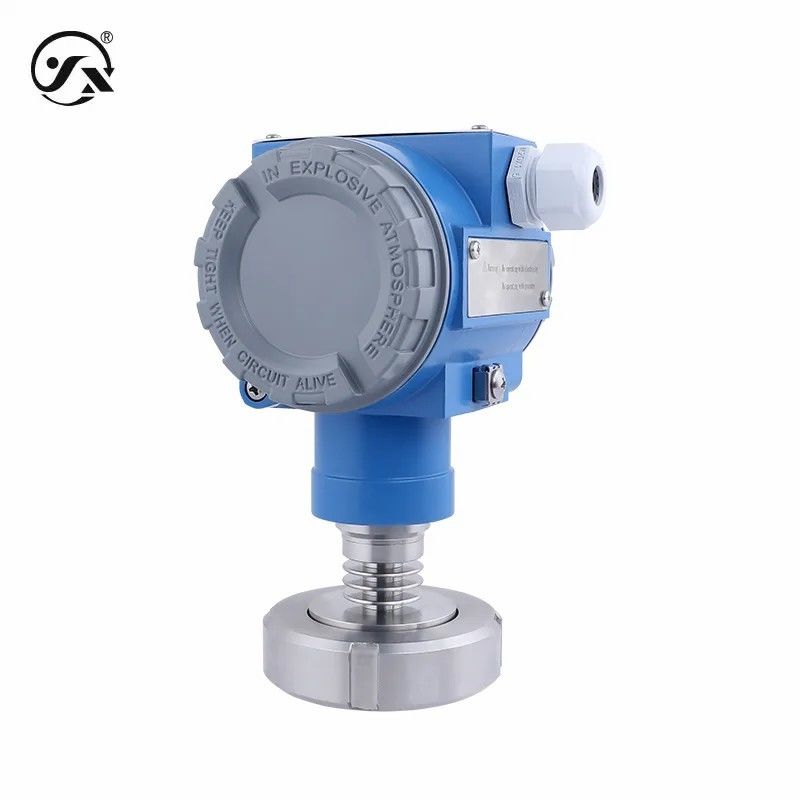

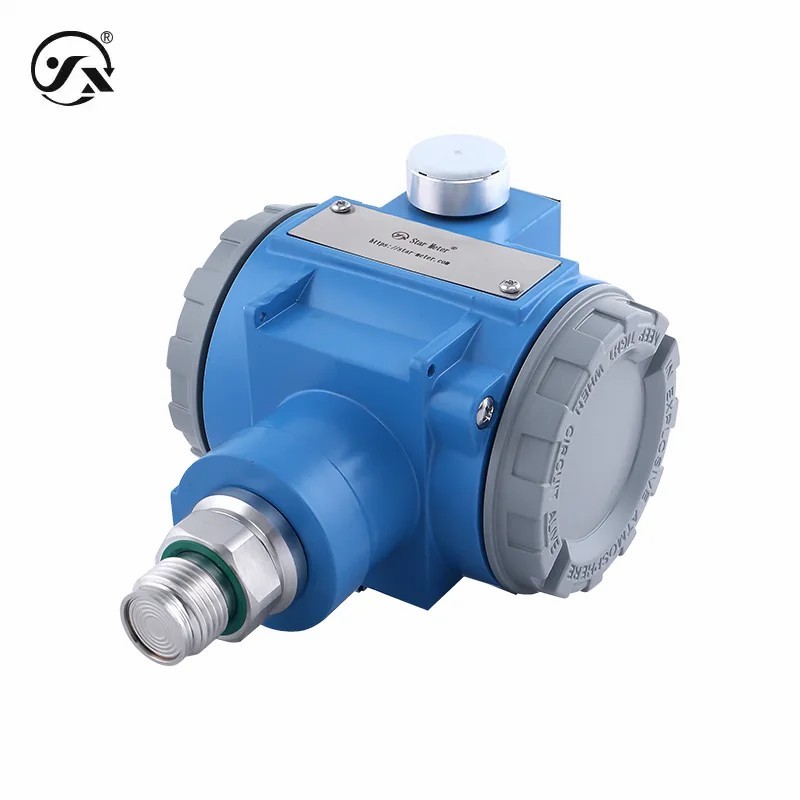

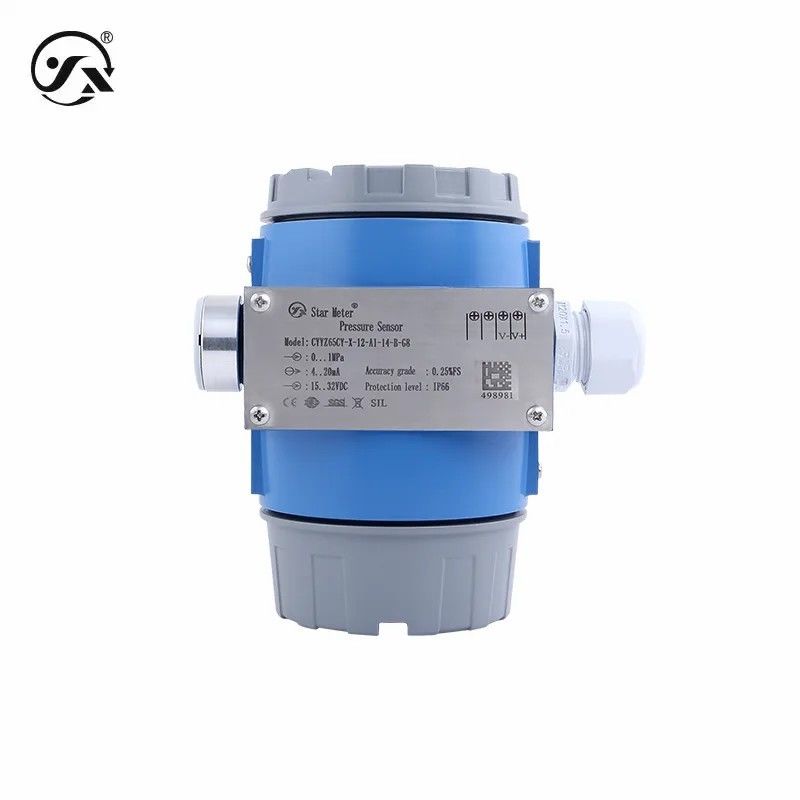

CYYZ65CY Télécommande hygiénique de pression -0,1~0~4MPa
L'émetteur de pression CYYZ65CY est adapté aux sites d'application hygiéniques et la partie humidifiée et le diaphragme sont fabriqués en matériau 316L et en procédé de nivellement par soudage laser,qui répond aux exigences d'application de l'industrie de l'hygièneEt avec une variété de fonctions à l'épreuve de l'explosion, à l'épreuve de l'explosion, à l'épreuve de l'isolation, à l'épreuve de l'explosion, à l'épreuve de la poussière,et peut également choisir le protocole de communication HARTIl présente également des avantages diversifiés tels que le signal de sortie, la portée et l'interface de pression, ce qui est pratique pour s'adapter à différentes conditions de travail.
Paramètres de base | ||||||||||
Médium de mesure | Fluides, fluides, gaz (compatibles avec les matériaux de contact) | |||||||||
Plage de pression | -0,1~0~4MPa (voir tableau de sélection de la plage pour plus de détails) | |||||||||
Mode de pression | Épaisseur | |||||||||
Température moyenne | -40°C à 130°C | |||||||||
Temps de connexion | 20 secondes | |||||||||
Performances stables | ± 0,1% FS/an | |||||||||
Dérive de température | ± 0,01% FS/°C (dans la plage de compensation de température) ± 0,05% FS/°C (en dehors de la plage de compensation de température) | |||||||||
Type à l'épreuve des explosions | Type ignifugé Ex d II C T6 Gb Type intrinsèquement sûr Ex ia II C T6 Ga (sortie HART de seulement 420mA/420mA) Poussière intrinsèquement sûre type Ex iaD 20 T80°C (sortie HART de seulement 4 20 mA/4 20 mA) Remarque: la sécurité intrinsèque doit être alimentée par une barrière de sécurité ou une alimentation intrinsèquement sûre. |
|||||||||
Niveau de protection | Résistance à la corrosion Note: Le niveau de protection ci-dessus se réfère au niveau atteint après la fin de la connexion électrique. |
|||||||||
Des performances durables | 10X106 fois (nombre de cycles de la limite inférieure à la limite supérieure) | |||||||||
Fréquence de réponse | Sortie du signal analogique ≤ 30 Hz Sortie du signal numérique ≤ 5 Hz Communication HART ≤ 10 Hz | |||||||||
Poids global | Pas d'affichage ≈ 1,25 kg Avec affichage ≈ 1,4 kg | |||||||||
Résolution | Sortie analogique 0,01% FS, sortie numérique 0,05% FS | |||||||||
Énergie de sortie | ||||||||||
Portée de l'alimentation | La fréquence d'écoulement doit être supérieure ou égale à: | |||||||||
Type actuel | ≤ 0,02 Unités (W) | |||||||||
Caractéristiques de la charge | ||||||||||
Type actuel | Aucune charge d'affichage ≤ {(Us-7.5) ÷ 0.02} Ω Charge d'affichage ≤ {(Us-12) ÷ 0.02} Ω (Us = tension d'alimentation) | |||||||||
Type de courant HART | Le système de freinage doit être équipé d'un système de freinage de freinage. | |||||||||
Conditions environnementales | ||||||||||
Température ambiante | -40°C à 85°C | |||||||||
humidité de l'environnement | 0% à 95% relativement (pas de condensation et pas de condensation) | |||||||||
Matériau global | ||||||||||
Le diaphragme | 316L en acier inoxydable (en contact avec le milieu de mesure) | |||||||||
Connexion de processus | 316L en acier inoxydable (en contact avec le milieu de mesure) | |||||||||
coquille | Aluminium moulé sous pression | |||||||||
Les joints | Voir le graphique de pression et de rupture (contact avec le milieu de mesure) | |||||||||
Fenêtre d'affichage | ≈ 6 mm de verre résistant à l'explosion | |||||||||
Stabilité mécanique | ||||||||||
Résistance aux vibrations | 10 g (20...2000 Hz) conformément à la norme IEC60068-2-6. | |||||||||
Résistance aux chocs | 500 g/ms Conforme à la norme IEC60068-2-27 | |||||||||
Protection électrique | ||||||||||
Protection contre le court-circuit | permanents | |||||||||
Protection contre la polarité inverse | Aucun dommage, mais pas de fonctionnement. | |||||||||
Résistance à l'isolation | Département d'exploitation | |||||||||
Résistance diélectrique | 500 VAC |
