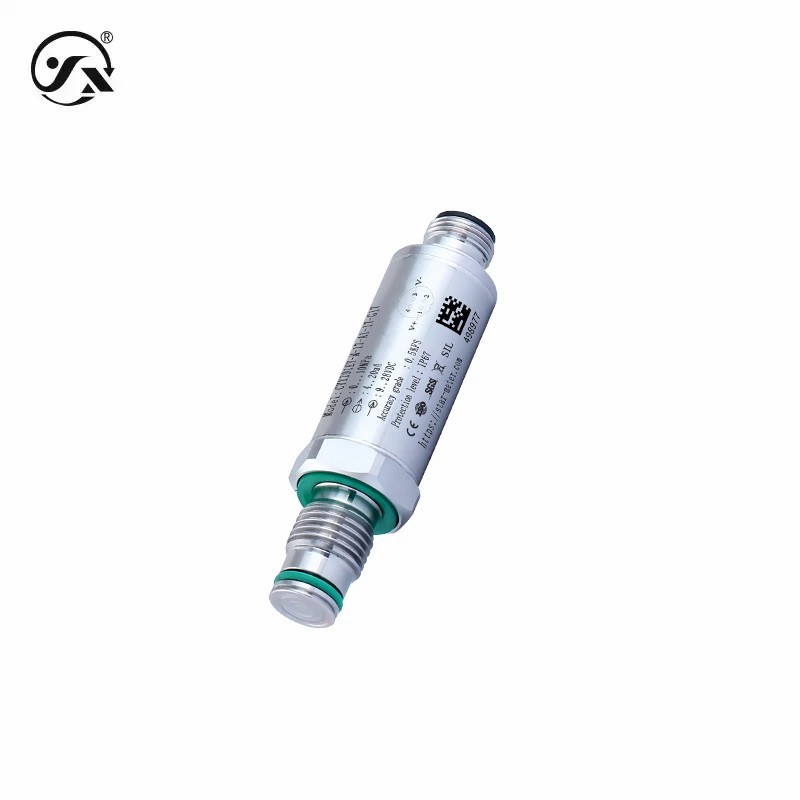

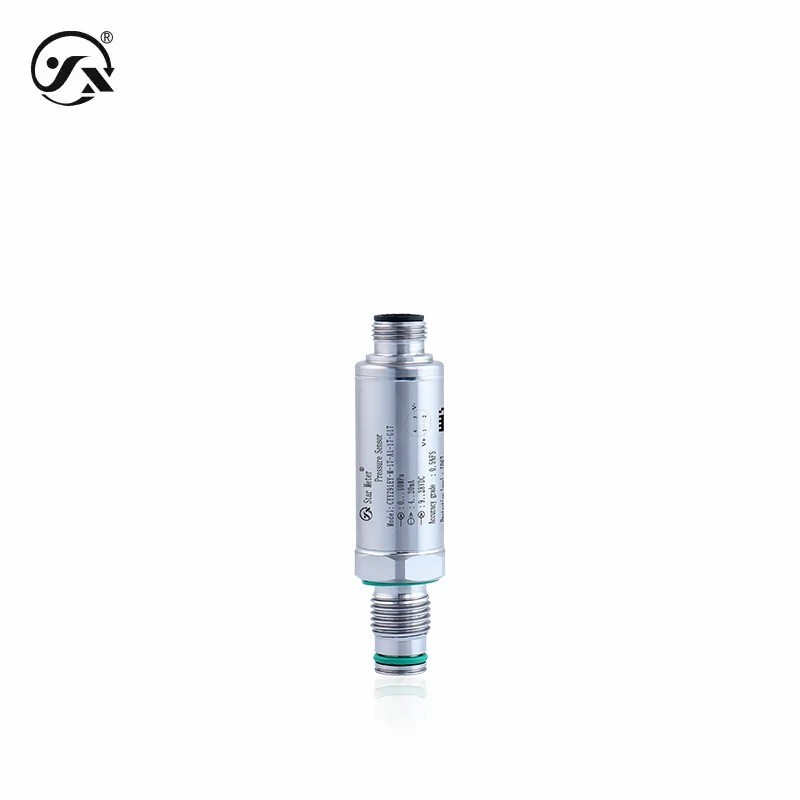

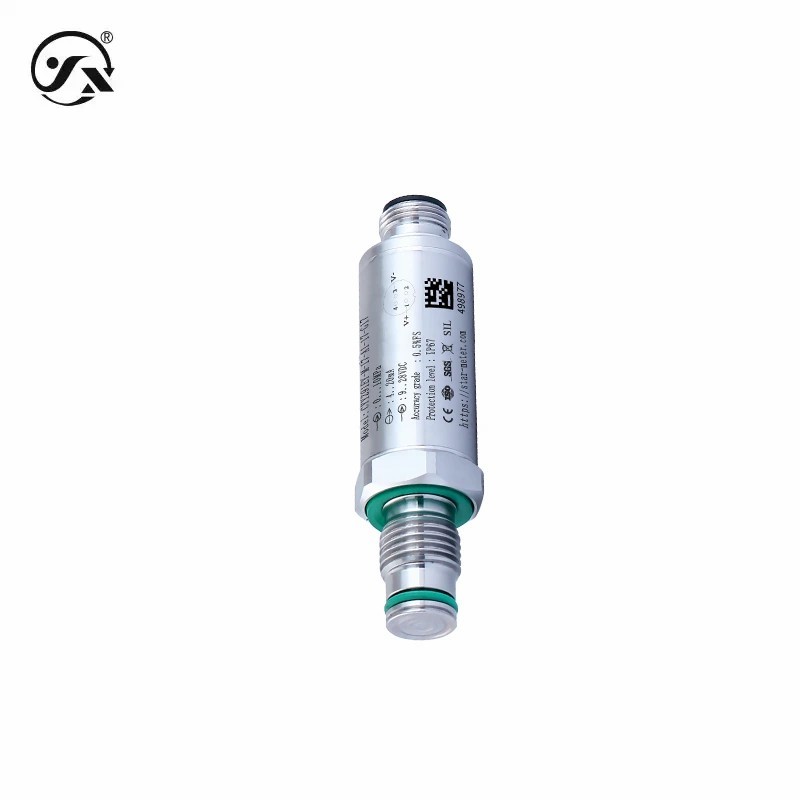

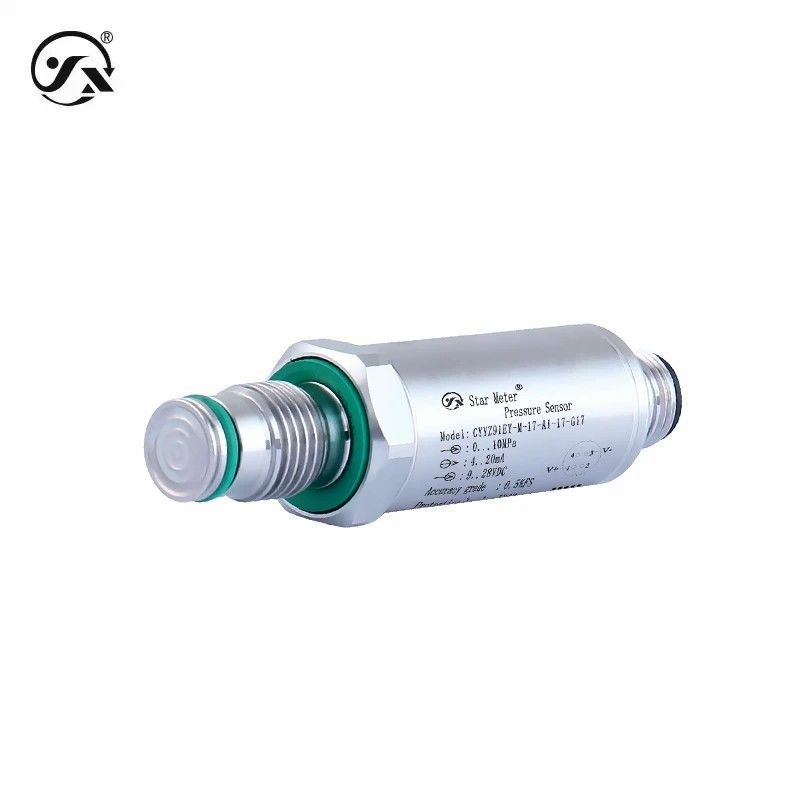

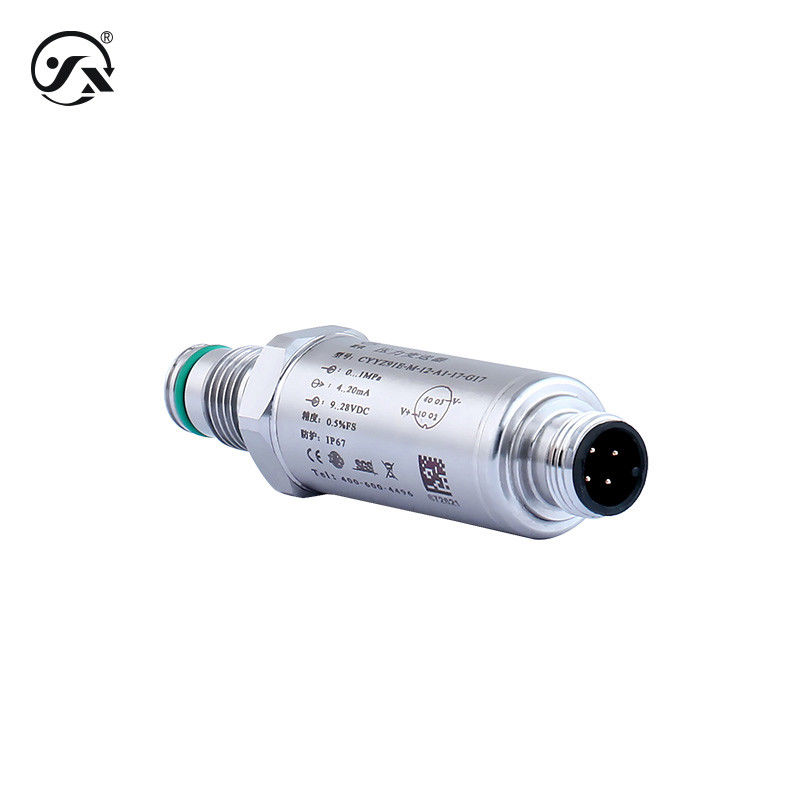

Aperçu ProduitsCapteur de l'émetteur de pressionCYYZ91EY Transmetteur de pression compactPrévalence 0~4~40MPa Sortie 4~20mA Apport électrique 9~28VDC Précision 0,5%FS

CYYZ91EY Transmetteur de pression compactPrévalence 0~4~40MPa Sortie 4~20mA Apport électrique 9~28VDC Précision 0,5%FS

CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
Informations de base
Lieu d'origine: Chine
Nom de marque: Star merter
Numéro de modèle: Les produits de base sont les suivants:
Quantité de commande min: 1pc
Prix: negotiable
Conditions de paiement: T/T
Capacité d'approvisionnement: 30000 pièces/mois
Contactez
Portée: 0 à 4 à 40 MPa Produits: 4 à 20 mA
Énergie électrique: 9~28Vdc Précision: 0.5%FS
Nom: Capteur de l'émetteur de pression

L'émetteur de pression compact CYYZ91EY est conçu pour mesurer l'adhérence, la cristallisation, la contamination mixte, etc.La conception de la membrane plate est adoptée pour empêcher efficacement le blocage du trou d'impulsion. La connexion de procédé adopte la méthode d'étanchéité radiale de l'extrémité inférieure du fil, de sorte que le milieu de mesure est effectivement isolé du fil de connexion,et l'adhérence et la contamination mixte de la connexion filetée sont évitées- structure compacte et petite taille, adaptée aux équipements industriels avec un espace d'installation limité, etc.,le traitement d'étanchéité interne lui confère les avantages de l'antivibration et de l'anticondensation.





Paramètres de base
Médium de mesure Liquides ou gaz (compatibles avec les matériaux de contact)
Plage de pression 0·4·40MPa
Mode de pression Pression d'étanchéité (point zéro à une pression absolue de 101,3 kPa)
Signal de sortie 4 ′ 20 mA
Portée de l'alimentation 9 ̊28VDC
Température moyenne -40 ≈ 120°C
Temps d'allumage 20 secondes
Fréquence de réponse Sortie de signal analogique ≤ 20 Hz
Classe de précision 0.5%FS (y compris la répétabilité≤0,035%FS, l'hystérésis≤0,05%FS) Conditions de référence:
température de 15 à 25°C, pression atmosphérique de 86 à 106 kPa, humidité de 45 à 75% RH
Compensation de la température -10°C à 70°C
Performances stables ± 0,2% FS/an
Dérive de température ±0,02%FS/°C (dans les limites de la compensation de température)
Protection contre les intrusions Note IP67: Le degré de protection ci-dessus se réfère à la connexion électrique lorsqu'elle est terminée et dépend également de la prise de connexion électrique.
Des performances durables 1X106 cycles (nombre de cycles de la plage inférieure à la plage supérieure)
Poids global ≈ 60 g
Puissance maximale La tension d'alimentation est la tension d'alimentation de l'appareil.
résolution 0.02% FS
Caractéristiques de la charge
Type actuel Type de courant: charge ≤{(Us-7.5)÷0.02}Ω (Us=tension d'alimentation)
Conditions environnementales
Température ambiante -40°C à 85°C
Capacité de surcharge
Pression de surcharge 200% FS, 150% FS
Pression de rupture 500% FS, 400% FS, 300% FS
Matériau global
le diaphragme 316L en acier inoxydable (en contact avec le milieu à mesurer)
Connexions de processus 304 en acier inoxydable (en contact avec le milieu à mesurer)
le boîtier Acier inoxydable 304
Sceaux de noyau Tableaux de pression et de rupture observés (contact avec le milieu à mesurer)
Les roulements à rouleaux Fluorcolle (en contact avec le milieu à mesurer)
CIRCLE ED Fluorcolle (en contact avec le milieu à mesurer)
Connecteur Plastiques d'ingénierie ABS
Stabilité mécanique
Résistance aux vibrations 10 g ((20... 2000 Hz) conformément à la norme IEC60068-2-6.
Résistance aux chocs: 500 g/ms répond à la norme IEC60068-2-27
Protection électrique
Protection contre le court-circuit éternité
Protection contre la polarité Pas de dégâts, mais pas de travail.
Résistance à l'isolation Département d'exploitation
Résistance diélectrique: 500 VAC
Limites de sortie
La sortie est minime. 4 mA
La sortie est maximale. 20 mA
Le manuel
Informations sur le produit - chinois (NC) Le texte en PDF
Informations sur le produit - anglais (EN) Le texte en PDF
Sélection des produits - chinois (NC) Le texte en PDF
Sélection de produits - anglais (EN) Le texte en PDF
Instructions d'installation en chinois (NC) Le texte en PDF
Instructions d'installation - anglais (EN) Le texte en PDF
Protocole - chinois (NC) Le texte en PDF
Protocole - anglais (EN) Le texte en PDF
