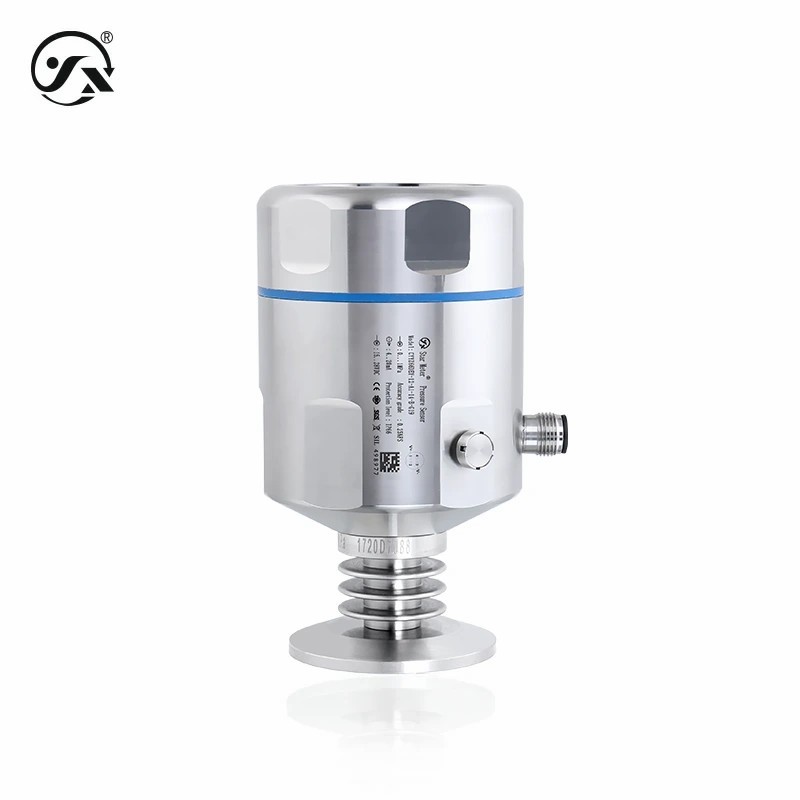

| Paramètres de base |
|
| Médium de mesure |
Fluides, fluides, gaz (compatibles avec les matériaux de contact) |
| Plage de pression |
-0,1 ‰ 0 ‰ 4 MPa (voir tableau de sélection de la plage class= ‰ info ‰ pour plus de détails) |
| Mode de pression |
Pression de jauge, pression absolue, pression négative |
| Température moyenne |
-40 à 130°C (méthode de connexion: chuck, union)
-40°C à 85°C ((Méthode de raccordement: fil extérieur) |
| Temps de connexion |
20 secondes |
| Performances de classe stable = info |
± 0,1% FS/an |
| Dérive de température |
± 0,01% FS/°C (dans la plage de compensation de température) ± 0,05% FS/°C (en dehors de la plage de compensation de température) |
| Type à l'épreuve des explosions |
Type intrinsèquement sûr Ex iaII CT6 Ga (sortie seulement 4 ‰ 20 mA/4 ‰ 20 mAHART)
Poussière intrinsèquement sûre type Ex iaD 20 T80°C (sortie seulement 4·20mA/4·20mAHART)
Remarque/sécurité intrinsèque doit être alimentée par une barrière de sécurité ou une alimentation intrinsèquement sûre |
| Niveau de protection |
Résistance à la corrosion
Note/Le niveau de protection ci-dessus se réfère au niveau atteint après la fin de la connexion électrique. |
| Des performances durables |
1X106 fois (nombre de cycles de la limite inférieure à la limite supérieure) |
| Fréquence de réponse |
Sortie du signal analogique ≤ 30 Hz Sortie du signal numérique ≤ 5 Hz Communication HART ≤ 10 Hz |
| Poids global |
≈ 1 kg |
| Résolution |
Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| Puissance maximale |
≤ 0,02 Unités (W) |
| Caractéristiques de la charge |
|
| Type de tension |
≥ 10 kΩ |
| Type actuel |
Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Type de courant HART |
Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Conditions environnementales |
|
| Température ambiante |
-40°C à 85°C |
| Humidité ambiante |
RH de 0% à 95% (pas de condensation et pas de condensation) |
| Surpression et explosion |
|
| Pression de surcharge |
Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à 300 kPa. |
| Pression de rupture |
Pour les appareils à haute fréquence, la fréquence maximale de l'appareil doit être supérieure ou égale à: |
| Matériau global |
|
| Le diaphragme |
316L en acier inoxydable (en contact avec le milieu de mesure) |
| Connexion de processus |
316L en acier inoxydable (en contact avec le milieu de mesure) |
| coquille |
304 acier inoxydable |
| Sceaux du noyau |
Voir le graphique de pression et de rupture (contact avec le milieu de mesure) |
| Sceaux à fils |
Ruban fluoré |
| Rings O |
caoutchouc de silicone (en contact avec le milieu mesuré) |
| Cercle de l' ED |
Ruban nitrile |
| Fenêtre d'affichage |
≈ 6 mm de verre résistant à l'explosion |
| Stabilité mécanique |
|
| Résistance aux vibrations |
10 g (20...2000 Hz) conformément à la norme IEC60068-2-6. |
| Résistance aux chocs |
500 g/ms, conformément à la norme IEC60068-2-27 |
| Protection électrique |
|
| Protection contre le court-circuit |
permanents |
| Protection contre la polarité inverse |
Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation |
Département d'exploitation |
| Résistance diélectrique |
500 VAC |
| Limite de sortie |
|
| 4 à 20 mA |
4 mA à 20 mA |
| Résistance à la compression |
0 à 2000 |
| Le système d'aiguillage doit être équipé d'un système de freinage. |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| Le débit d'électricité doit être supérieur ou égal à: |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| 1 ′5VDC |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| 4 à 20 mAHART |
3.8mA à 22mA |
