| Portée: | -0,1~0~7MPa (voir tableau de sélection de la plage pour plus de détails) | Produits: | La fréquence d'écoulement de l'appareil est de 4 à 20 mA, 4 à 20 mA HART, RS485, 0 à 10 VDC, 0 à 5 V |
|---|---|---|---|
| Énergie: | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérie | Précision: | 00,1% FS, 0,25% FS |
| Mettre en évidence: | Transmetteur de pression anti-corrosion,Transmetteur de pression avec noyau en céramique |
||

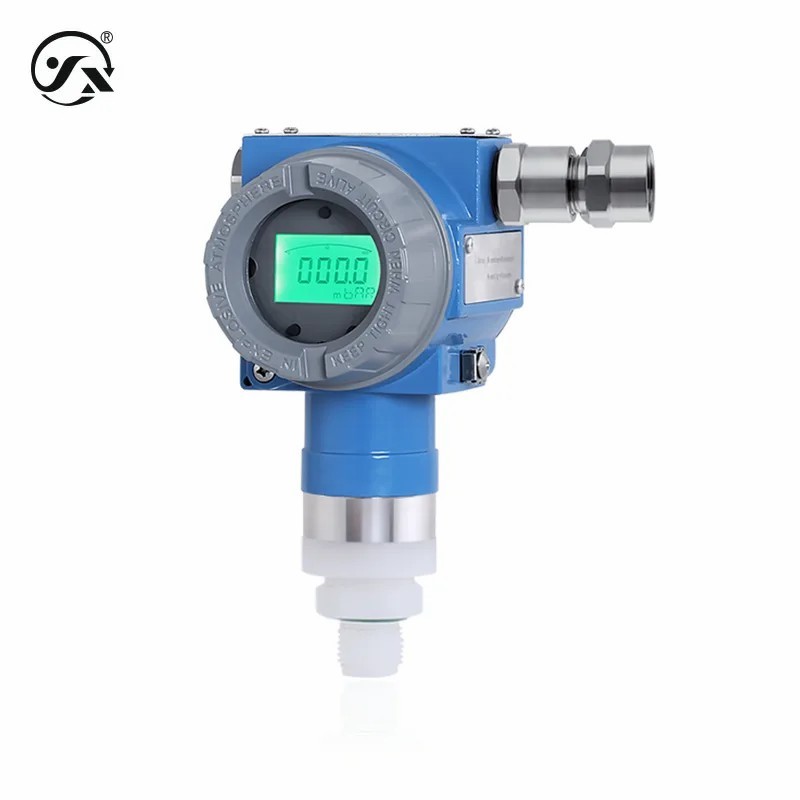

L'émetteur de pression anticorrosion CYYZ571CY est équipé d'un noyau de condensateur en céramique et sa partie de connexion de processus est en matériau PVDF,qui est adapté à la mesure de gaz ou de liquides corrosifs, et possède les caractéristiques de haute précision, résistance à haute pression et résistance au vide.
| Paramètres de base | |
| Médium de mesure | Liquide ou gaz (compatible avec les matériaux de contact) |
| Plage de pression | -0,1 ‰ 0 ‰ 7 MPa (voir tableau de sélection de la plage class= ‰ info ‰ pour plus de détails) |
| Mode de pression | Pression de jauge, pression absolue, pression négative |
| Température moyenne | -40°C à 85°C |
| Temps de connexion | 20 secondes |
| Performances de classe stable = info | ± 0,1% FS/an |
| Dérive de température | ± 0,01% FS/°C (dans la plage de compensation de température) ± 0,05% FS/°C (en dehors de la plage de compensation de température) |
| Compensation de la température | -20°C à 80°C |
| Type à l'épreuve des explosions | Type ignifugé Ex db IIC T6 Gb Type de poussière ignifugée Ex tb IIIC T80°C Db Type intrinsèquement sûr Ex ia IIC T6 Ga (sortie HART de seulement 420mA/420mA) Poussière de type intrinsèquement sûr Ex iaD 20 T80°C (sortie HART de seulement 4 20 mA/4 20 mA) Remarque/sécurité intrinsèque doit être alimentée par une barrière de sécurité ou une alimentation intrinsèquement sûre |
| Niveau de protection | Résistance à la corrosion Note/Le niveau de protection ci-dessus se réfère au niveau atteint après la fin de la connexion électrique. |
| Niveau de précision | 00,1% FS, 0,25% FS |
| Précision de l'intitulé | 0.05% FS affichage LCD (LCD avec rétroéclairage) |
| Fréquence de réponse | Sortie du signal analogique ≤ 30 Hz Sortie du signal numérique ≤ 5 Hz Communication HART ≤ 10 Hz |
| Poids global | Pas d'affichage ≈ 1,25 kg Avec affichage ≈ 1,4 kg |
| Résolution | Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| Caractéristiques de la charge | |
| Type de tension | ≥ 10 kΩ |
| Type actuel | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Type de courant HART | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Conditions environnementales | |
| Température ambiante | -40°C à 85°C |
| Humidité ambiante | RH de 0% à 95% (pas de condensation et pas de condensation) |
| Surpression et explosion | |
| Pression de surcharge | 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, 1Mpa, |
| Pression de rupture | 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, qui est un groupe de fréquences de fréquences de fréquences de fréquences différentes |
| Matériau global | |
| Le diaphragme | Céramique (en contact avec le milieu mesuré) |
| Connexion de processus | Fluorure de polyvinylidène PVDF (en contact avec le milieu de mesure) |
| coquille | Aluminium moulé sous pression |
| Sceaux du noyau | Voir le graphique de pression et de rupture (contact avec le milieu de mesure) |
| Cercle de l' ED | Ruban fluoré |
| Fenêtre d'affichage | ≈ 6 mm de verre résistant à l'explosion |
| Stabilité mécanique | |
| Résistance aux vibrations | 10 g (20...2000 Hz) conformément à la norme IEC60068-2-6. |
| Résistance aux chocs | 500 g/ms, conformément à la norme IEC60068-2-27 |
| Protection électrique | |
| Protection contre le court-circuit | permanents |
| Protection contre la polarité inverse | Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation | Département d'exploitation |
| Résistance diélectrique | 500 VAC |
| Limite de sortie | |
| 4 à 20 mA | 4 mA à 20 mA |
| Résistance à la compression | 0 à 2000 |
| Le système d'aiguillage doit être équipé d'un système de freinage. | 0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| Le débit d'électricité doit être supérieur ou égal à: | 0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| 1 ′5VDC | 0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| 4 à 20 mAHART | 3.8mA à 22mA |
