| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Star merter |
| Numéro de modèle: | LWJ11Y |
| Plage de mesure: | 00,3 à 8 000 m3/h | Produits: | RS485, 4 ~ 20mA, 4 ~ 20mA HART, pulsation |
|---|---|---|---|
| Énergie: | 24 VDC, 24 VDC avec batterie au lithium 3,6 VDC, batterie au lithium 3,6 VDC | Précision: | 1Niveau 0, niveau 1,5 |
| Mettre en évidence: | Le débitmètre de vortex de pipeline,débitmètre de vitesse,Le débitmètre de vortex des pipelines de pétrole |
||

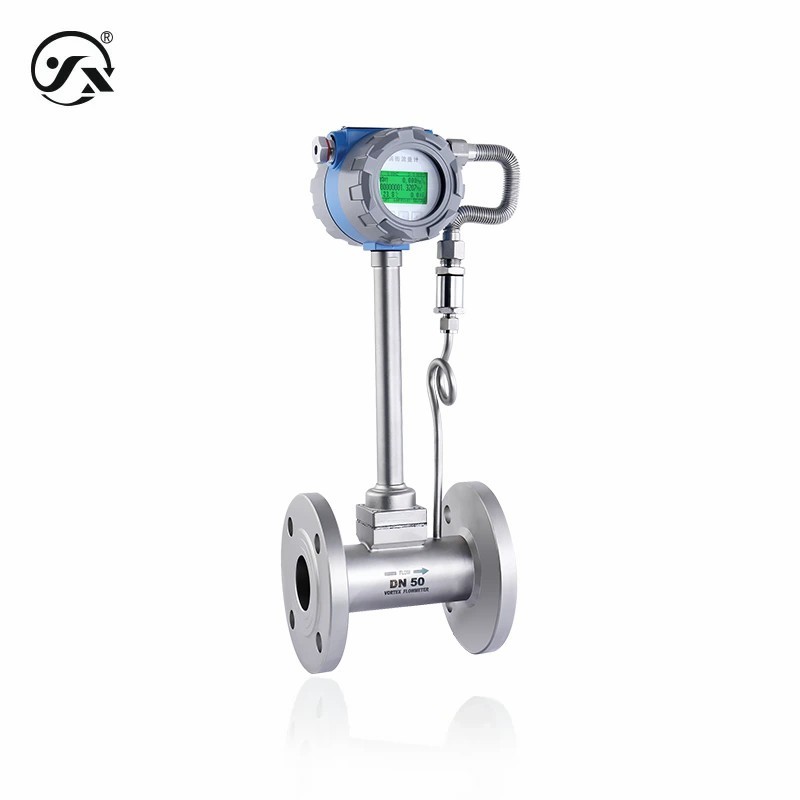

LWJ11Y Pipeline Vortex Flowmeter est un débitmètre de vitesse. Il est largement utilisé dans le pétrole, l'industrie chimique, l'énergie électrique, l'industrie légère, le chauffage électrique et d'autres domaines pour mesurer le débit de volume,débit de masse et débit standard de gaz, de vapeur, de liquide et de liquide à haute température.
| Paramètres de base | |
| Médium de mesure | Liquide, gaz, vapeur, etc. (compatible avec les matériaux de contact) |
| Plage de mesure | 0.3·8000 m3/h |
| Niveau de précision | Le niveau 1.0Le niveau 1.5 |
| Température moyenne | -40°C à 250°C/-40°C à 350°C |
| Connexion | Les pièces de rechange doivent être équipées d'un dispositif d'échange de données. Les pièces d'assemblage doivent être équipées d'un dispositif de réglage de la pression. |
| Résister au niveau de tension | Connexion à la bride PN40 résistance à la pression 4.0MPa (DN15 DN50, peut être personnalisée ≤ PN100) Résistance à la pression PN16 1,6 MPa (DN65 DN300, peut être personnalisée ≤ PN100) Connexion de la pince PN40 résistance à la pression 4,0 MPa (DN15 DN50) Résistance à la pression PN16 1,6 MPa (DN65 DN200) peut être personnalisé Le montant de l'allocation est calculé en fonction de l'indicateur d'imposition. Le montant de l'allocation est calculé en fonction de l'exposition à la pollution. Le montant de l'aide est calculé en fonction de l'expérience acquise. Le taux de dépistage est le suivant: |
| Type à l'épreuve des explosions | Type ignifugé Ex d IIC T6 Gb |
| Niveau de protection | Résistance à la corrosion Note/Le niveau de protection ci-dessus se réfère au niveau atteint après la fin de la connexion électrique. |
| Afficher l' en-tête | L'écran LCD (avec rétroéclairage) |
| Courant de sortie | |
| Charge maximale | L'alimentation électrique est de 500Ω ((24VDC) |
| Puissance maximale | Système à deux fils 0,5 W Système à trois fils 1,5 W |
| Fréquence de réponse | 1 Hz |
| Sortie d'impulsion | |
| Amplitude de haut niveau | > 22 VDC |
| Amplitude de bas niveau | Pour les appareils à induction électrique |
| Largeur d'impulsion | 16 ms (onde carrée) |
| Courant d'entraînement | ≤ 10 mA |
| Isolement électrique | Isolement optique, tension d'isolement> 1000VDC |
| Sortie RS485 | Ce protocole est conforme au protocole de communication Modbus et adopte le mode RTU dans le protocole Modbus. |
| Conditions environnementales | |
| Température ambiante | -20 ̊60°C |
| Humidité ambiante | 5%~90%RH (pas de condensation ou de condensation de rosée) |
| Protection électrique | |
| Résistance à l'isolation | Département d'exploitation |
| Résistance diélectrique | 500 VAC |
| Matériau global | |
| Casque de capteur | Acier inoxydable 304/316 (en contact avec le milieu de mesure) |
| Générateur de vortex | Acier inoxydable 304/316 (en contact avec le milieu de mesure) |
| Sonde de détection | Acier inoxydable 304/316 (en contact avec le milieu de mesure) |
| Sceaux de sonde | Graphite (en contact avec le milieu mesuré) |
| Les pièces de rechange | Acier inoxydable 304/316 (en contact avec le milieu de mesure) |
| Partie de l'appareil | Acier inoxydable 304/316 (en contact avec le milieu de mesure) |
| Connecteur de signal | Acier inoxydable 304/316 |
| Casque du convertisseur | Aluminium moulé sous pression |
| Sceaux de convertisseur | Ruban nitrile |
| Fenêtre d'affichage | ≈ 6 mm de verre résistant à l'explosion |
