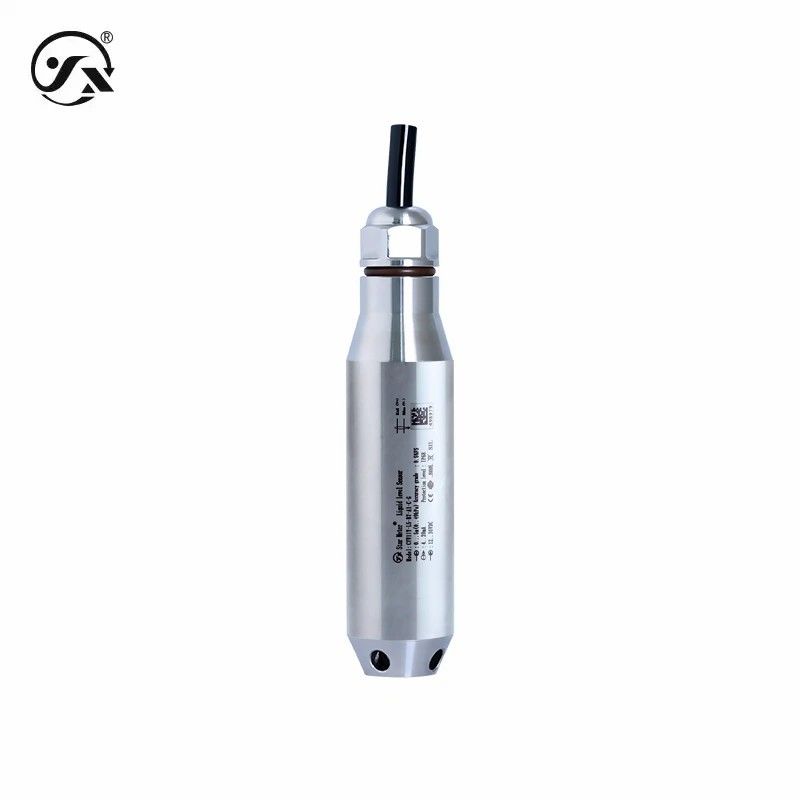

| Paramètres de base |
|
| Médium de mesure |
L'eau (H2O) ou compatible avec les matériaux de contact |
| Plage de température |
-20 ̊60°C |
| Température moyenne |
-40°C à 60°C |
| Plage de niveau |
0~0,5~50mH2O (voir tableau de sélection de la plage pour plus de détails) |
| Classe de précision |
00,25% FS,00,5% FS |
| Fréquence de réponse |
La sortie du signal analogique ≤ 50 Hz et la sortie du signal numérique ≤ 5 Hz |
| Performances stables |
± 0,1% FS/an |
| Le niveau du liquide est surchargé. |
200% de pleine échelle |
| Dérive de température |
± 0,01% FS/°C (dans le cadre de la compensation de température); ± 0,05% FS/°C (hors de la compensation de température) |
| Type à l'épreuve des explosions |
Sécurité intrinsèque Ex ia II.C T6 Ga (sortie seulement de 4 à 20 mA) |
| Protection contre les intrusions |
Pour la protection contre la corrosion |
| Poids global |
La sonde ≈ 290g, le câble ≈ 60g par mètre |
| résolution |
Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| Temps d'allumage |
20 secondes |
| Puissance de sortie |
|
| Signal de sortie |
4 à 20 mA, RS485 |
| Portée de l'alimentation |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. |
| Précision du niveau |
Standard (compensation de température -10 à 60°C): portée ≥ 10 m, 0,25% FS/0,5 m≤ portée < 10 m, 0,5% FS |
| |
Optionnel (compensation de température -40 à 60°C): portée ≥ 10 m, 0,1% FS/0,5 m≤ portée < 10 m, 0,25% FS, 0,1% FS |
| Précision de la température |
Pour les émissions de CO2 et de CO2 |
| Puissance maximale |
|
| 4 à 20 mA |
≤ 0,02 Unités (W) |
| Résistance à la compression |
≤ 0,015 Unités (W) |
| Caractéristiques de la charge |
|
| Type actuel |
La charge ≤{(Us-7.5)÷0.02}Ω (Us=tension d'alimentation) |
| Conditions environnementales |
|
| Température moyenne |
-40°C à 60°C |
| Température ambiante |
-40°C à 85°C |
| Matériau global |
|
| le diaphragme |
316L en acier inoxydable (en contact avec le milieu à mesurer) |
| le boîtier |
Acier inoxydable 304 (en contact avec le milieu d'essai) |
| Des joints |
En cas de contact avec le milieu à mesurer |
| Les câbles |
Cable conducteur de gaz φ7.2 en polyuréthane (en contact avec le milieu à mesurer) |
| Stabilité mécanique |
|
| Performance sismique |
10 g ((20... 2000 Hz) conformément à la norme IEC60068-2-6. |
| Résistance aux chocs |
500 g/ms répond à la norme IEC60068-2-27 |
| Protection électrique |
|
| Protection contre le court-circuit |
perpétuelle |
| Protection contre la polarité inverse |
Pas de dégâts, mais pas de travail. |
| Résistance à l'isolation |
Pour les appareils de commande électrique |
| Résistance diélectrique |
500 VAC |
| Limites de sortie |
|
| Sortie de niveau |
|
| 4 à 20 mA |
La puissance minimale est de 2,5 mA/4 mA, 26 mA/20 mA. |
| Résistance à la compression |
La sortie est 0 et la sortie est 2000 |
| Température de sortie du liquide |
|
| 4 à 20 mA |
La puissance de sortie est d'au moins 2,5 mA et de 26 mA au maximum. |
| Résistance à la compression |
La sortie est 0 au minimum, et la sortie est 1500 au maximum |
