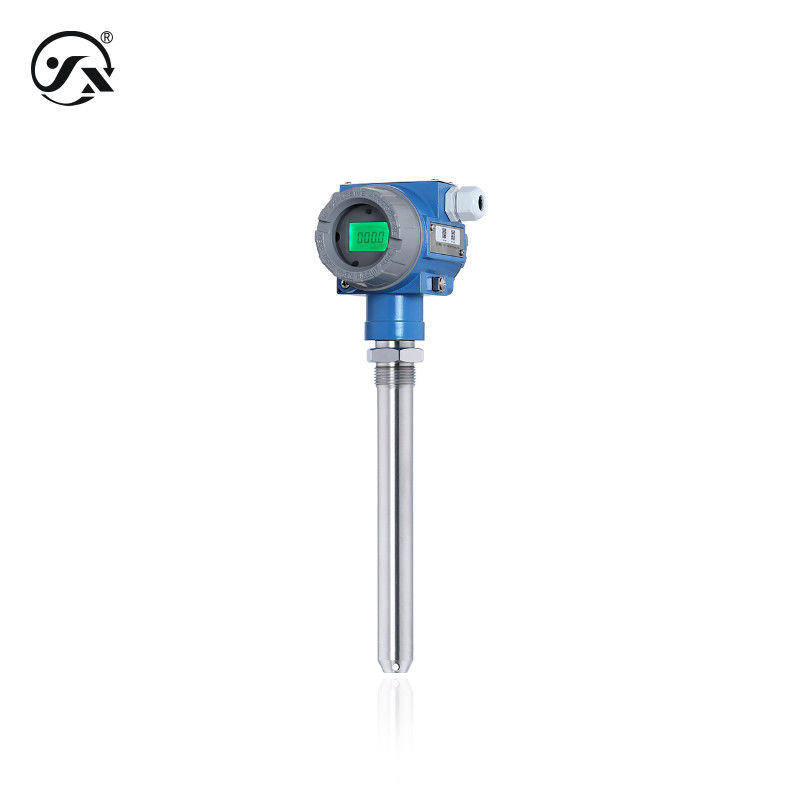

| Paramètres de base |
|
| Médium de mesure |
Liquides tels que l'huile qui sont compatibles avec les matériaux de contact |
| Plage de mesure |
0 ̊5 ̊30 kPa |
| Mode de pression |
Pression de mesure |
| Température du milieu |
-40 ̊100°C |
| Fréquence de réponse |
Sortie analogique ≤ 30 Hz, sortie numérique ≤ 5 Hz |
| Performances stables |
± 0,1% FS/an |
| Capacité de surcharge |
200% de pleine échelle |
| Dérive de température |
± 0,01% FS/°C (plage de compensation de température) ± 0,05% FS/°C (plage de compensation de température extérieure) |
| Ex type |
Sécurité intrinsèque Ex ia II.C T6 Ga Note: La sécurité intrinsèque doit être alimentée par une barrière de sécurité ou une alimentation intrinsèquement sûre |
| Niveau de protection |
Probe IP68, boîte de jonction IP66.Note: Le niveau de protection ci-dessus fait référence à la connexion électrique après son achèvement. |
| À l'heure |
20 secondes |
| résolution |
Sortie analogique 0,01% FS, sortie numérique 0,05% FS |
| Puissance de sortie |
|
| Signal de sortie |
Pour les appareils à induction, la fréquence d'écoulement doit être supérieure ou égale à: |
| Portée de l'alimentation |
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. |
| Classe de précision |
00,25% FS,00,5% FS |
| Plage de puissance |
|
| Type actuel |
≤ 0,02 Unités (W) |
| Numérique |
≤ 0,015 Unités (W) |
| Type de tension |
≤ 0,008Us (W) |
| Plage de puissance |
|
| 4 à 20 mA |
Oui/Non Affichage ≤ 0,02Us ((W) |
| Résistance à la compression |
Avec affichage ≤0,02Us(W), sans affichage ≤0,015Us(W |
| Le système d'aiguillage doit être équipé d'un système de freinage. |
Oui≤0,02Us(W), pas d'affichage≤0,008Us(W |
| Le débit d'électricité doit être supérieur ou égal à: |
Oui≤0,02Us(W), pas d'affichage≤0,008Us(W |
| 1 ′5VDC |
Oui≤0,02Us(W), pas d'affichage≤0,008Us(W |
| Puissance de sortie |
|
| Type de tension |
≥ 10 kΩ |
| Type actuel |
Le type de charge de courant ≤{(Us-7.5)÷0.02 ((Us=tension d'alimentation 2)}Ω |
| Conditions environnementales |
|
| Température ambiante |
-40°C à 85°C |
| Humidité ambiante |
0% à 95% de RH ((pas de condensation, pas de condensation) |
| Matériau global |
|
| le diaphragme |
Acier inoxydable 316L (contact) |
| Les sondes |
Acier inoxydable 304 (contact) |
| Boîte de jonction |
Aluminium moulé sous pression |
| Fermé |
Soudage au laser (contact avec le milieu à mesurer) |
| Fenêtre d'affichage |
≈ 6 mm de verre résistant à l'explosion |
| Stabilité mécanique |
|
| Performance sismique |
10g ((20... 2000Hz) est conforme à la norme IEC60068-2-6 |
| Résistance aux chocs |
500 g/ms est conforme à la norme IEC60068-2-27 |
| Protection électrique |
|
| Protection contre le court-circuit |
perpétuelle |
| Protection contre la polarité |
Aucun dommage, mais pas de fonctionnement. |
| Résistance à l'isolation |
Pour les appareils de commande électrique |
| Résistance diélectrique |
500 VAC |
| Limites de sortie |
|
| 4 à 20 mA |
4 mA à 20 mA |
| Résistance à la compression |
0 à 2000 |
| Le système d'aiguillage doit être équipé d'un système de freinage. |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| Le débit d'électricité doit être supérieur ou égal à: |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
| 1 ′5VDC |
0Pour les appareils de commande électrique, la valeur de l'indicateur doit être supérieure ou égale à 0,01 VDC. |
