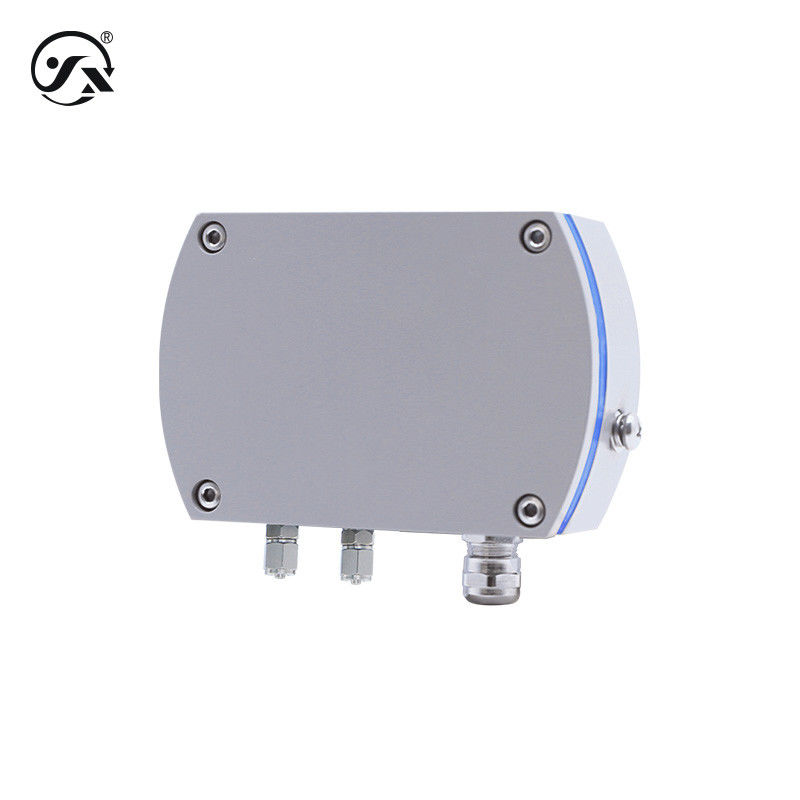

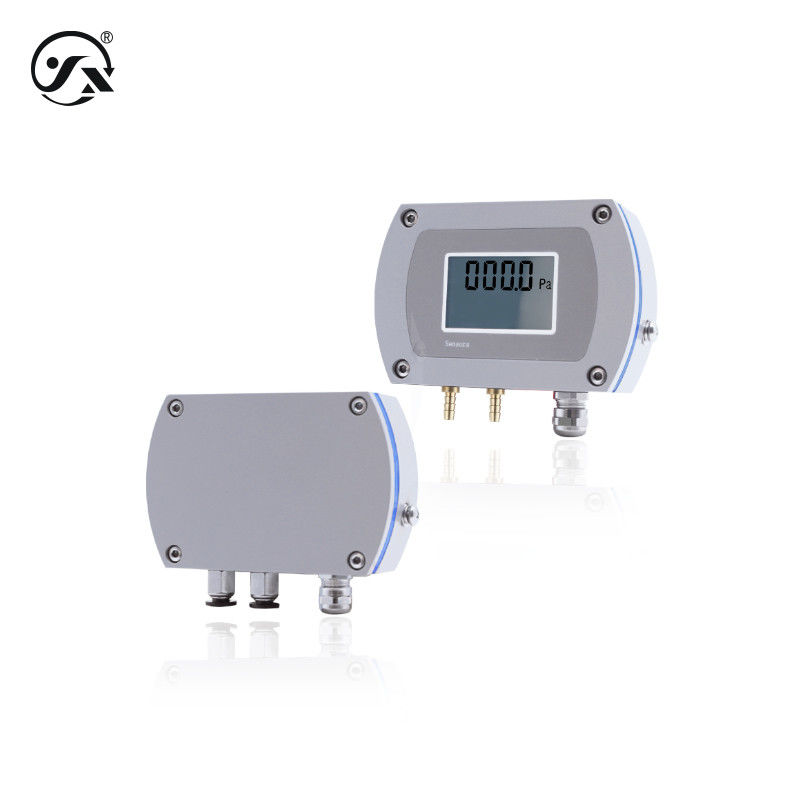

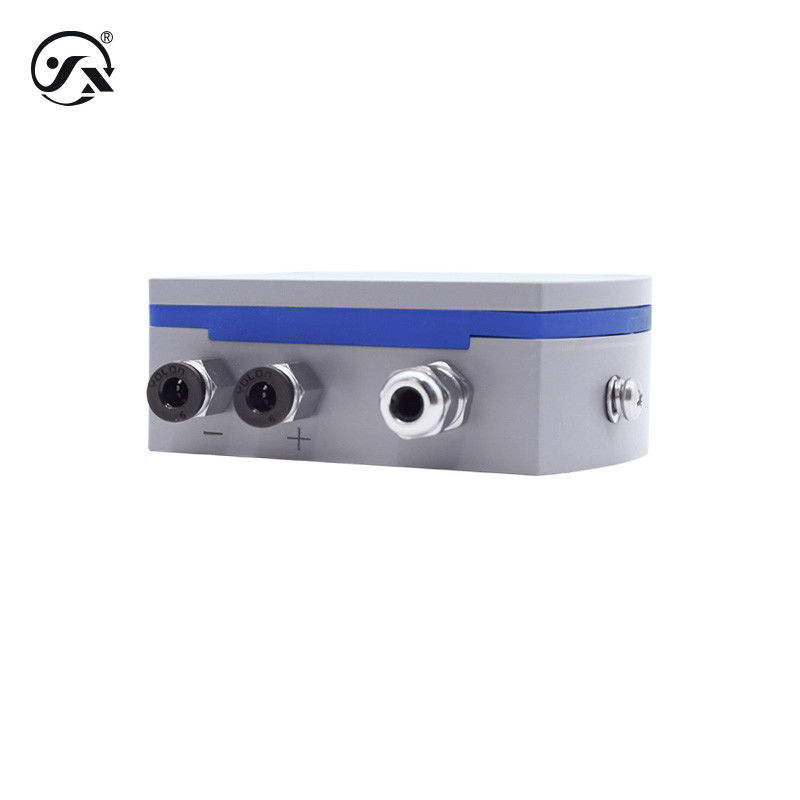

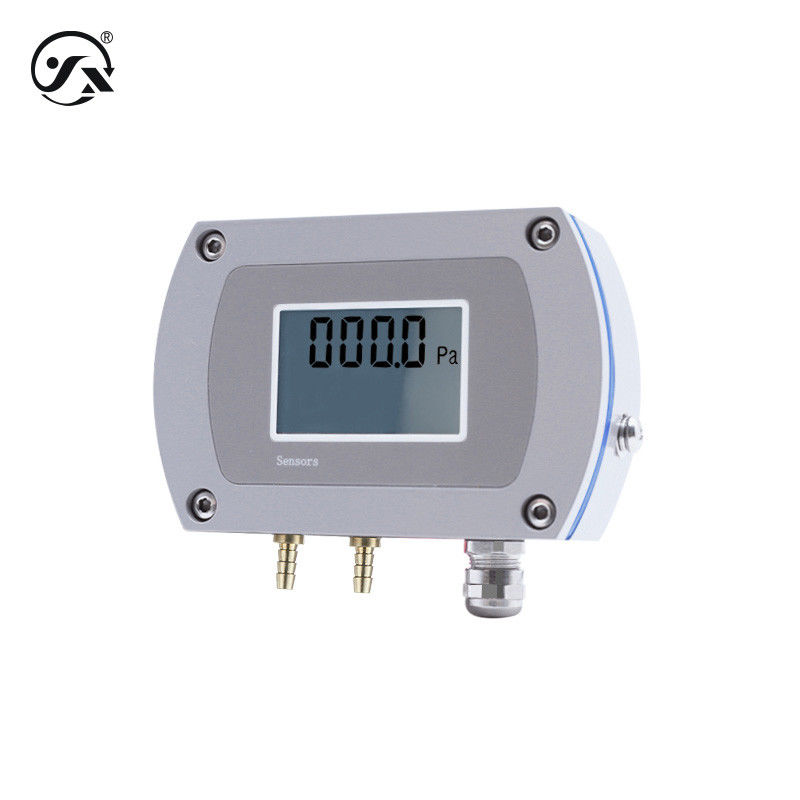

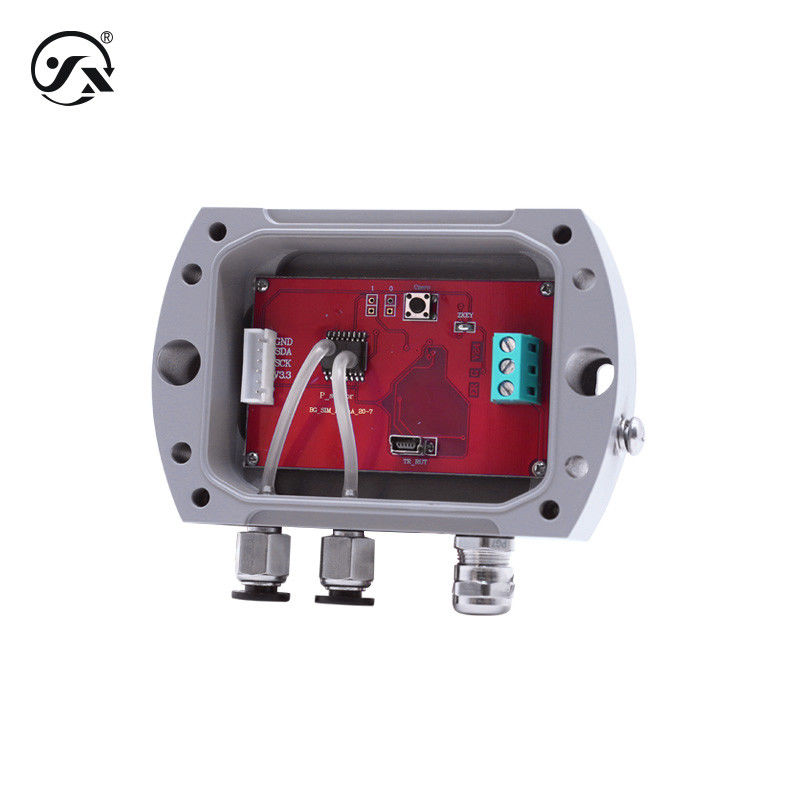

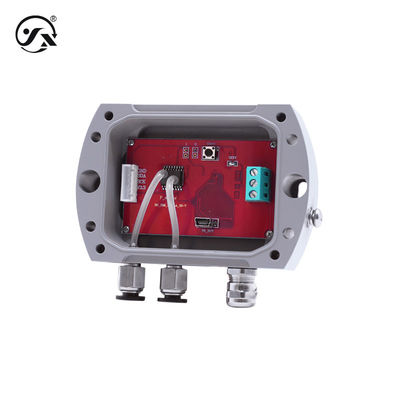

CCY30Y Transmetteur de pression différentielle mural à l'épreuve de l'explosion
L'émetteur de pression différentielle micro CCY30Y, monté sur le mur, peut répondre aux besoins généraux du site, peut également répondre aux exigences de résistance aux explosions du site,il est divisé en conventionnel (pas résistant à l'explosion), intrinsèquement sûrs à l'épreuve des explosions, intrinsèquement sûrs à l'épreuve des explosions de poussière trois modèles.et améliorer la stabilité globale du capteur. S'il y a un affichage peut être sélectionné en fonction du site, cachant les trous de montage pour rendre l'apparence plus belle.
| Paramètres de base | ||
| Médium de mesure | Gaz (compatible avec le matériau de contact) | |
| Plage de portée | -10 kPa~0~10 kPa (voir le tableau de sélection de la plage pour plus de détails) | |
| Signal de sortie | Pour les appareils à induction électrique, la fréquence d'alimentation doit être supérieure ou égale à: | |
| Mode de pression | Pression différentielle | |
| Température du milieu | -40 ̊100°C | |
| Classe de précision | 00,5% FS ou 0,25% FS (plage ≥ 1 kPa); 1% FS ou 0,5% FS (plage < 1 kPa) | |
| Compensation de la température | -10 ̊60°C | |
| À l'heure | 20 secondes | |
| Fréquence de réponse | Sortie analogique ≤ 20 Hz, sortie de signal numérique ≤ 5 Hz | |
| Performances stables | ± 0,3% FS/an (plage ≥ 1 kPa); ± 0,5% FS/an (plage < 1 kPa) | |
| Dérive de température | ±0,03%FS/°C (plage de compensation de température) | |
| Niveau de protection | Le niveau de protection IP65 et supérieur se réfère à la connexion électrique est terminée | |
| Des performances durables | 10X106 fois (cycles de la plage inférieure à la plage supérieure) | |
| Poids global | Pas d'affichage ≈ 380g; Il y a un affichage ≈ 400g | |
| Puissance de sortie | ||
| Signal de sortie | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: | |
| Portée de l'alimentation | Le système d'aiguillage doit être équipé d'un système de freinage de freinage. | |
| Puissance maximale | ||
| 4 à 20 mA | ≤ 0,02 Unités (W) | |
| Résistance à la compression | ≤ 0,015 Unités (W) | |
| Le système d'aiguillage doit être équipé d'un système de freinage. | ≤ 0,015 Unités (W) | |
| Le débit d'électricité doit être supérieur ou égal à: | ≤ 0,015 Unités (W) | |
| 1 ′5VDC | ≤ 0,015 Unités (W) | |
| Caractéristiques de la charge | ||
| Type de tension | ≥ 10 kΩ | |
| Type actuel | ≤{(Us-7.5)÷0.02}Ω (US=tension d'alimentation) | |
| Conditions environnementales | ||
| Température du milieu | -40°C à 85°C | |
| Humidité ambiante | 0% à 95% de RH ((pas de condensation, pas de condensation) | |
| Matériau global | ||
| le boîtier | L'aluminium LY12 | |
| le diaphragme | Puce de silicium (en contact avec le milieu soumis à l'essai) | |
| Tubes sous pression | Silicone (contact avec le milieu à mesurer) | |
| Φ6 Bouche de la pagode | H59 cuivre (contact avec le milieu à mesurer) | |
| Connecteur rapide Φ6 | Nicklage du cuivre (contact avec le milieu à tester) | |
| Tête de verrouillage du câble | Acier inoxydable 304 (diamètre du fil de verrouillage 4 à 6 mm) | |
| affichage | Affichage LCD sans rétroéclairage | |
| Stabilité mécanique | ||
| Performance sismique | 10 g ((20... 2000 Hz) conformément à la norme IEC60068-2-6. | |
| Résistance aux chocs | 10 g ((20... 2000 Hz) conformément à la norme IEC60068-2-27. | |
| Protection électrique | ||
| Protection contre le court-circuit | perpétuelle | |
| Protection contre la polarité | Aucun dommage, mais pas de fonctionnement. | |
| Résistance à l'isolation | Département d'exploitation | |
| Résistance diélectrique | 500 VAC | |
| Limites de sortie | ||
| 4 à 20 mA | Débit minimum 4 mA et maximum 20 mA | |
| Résistance à la compression | Débit minimum 0, débit maximum 2000 | |
| Le débit d'électricité doit être supérieur ou égal à: | Le réglage de la tension de sortie doit être effectué à l'aide d'un système de freinage. | |
| Le système d'aiguillage doit être équipé d'un système de freinage. | Le réglage de la tension de sortie doit être effectué en tenant compte de la fréquence de sortie de l'appareil. | |
| 1 ′5VDC | Le réglage de la tension de sortie doit être effectué à l'aide d'un régulateur de tension. | |
| Instructions à l'épreuve des explosions | ||
| Bien sûr de soi | Ex ia II.C T4 Ga | |
| Type de poussière intrinsèquement sûr | Ex iaD 20 IP65 à 80°C | |
| Spécifications de l'interface | ||
| Spécifications de l'interface | φ6 bouche de pagode, φ8 bouche de pagode, φ6 interface rapide, φ4 interface à vis rapide | |
